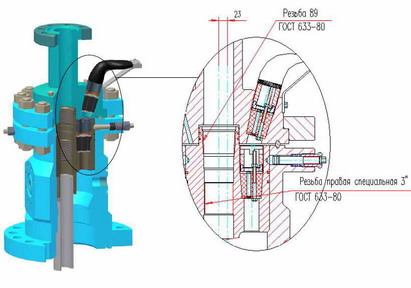

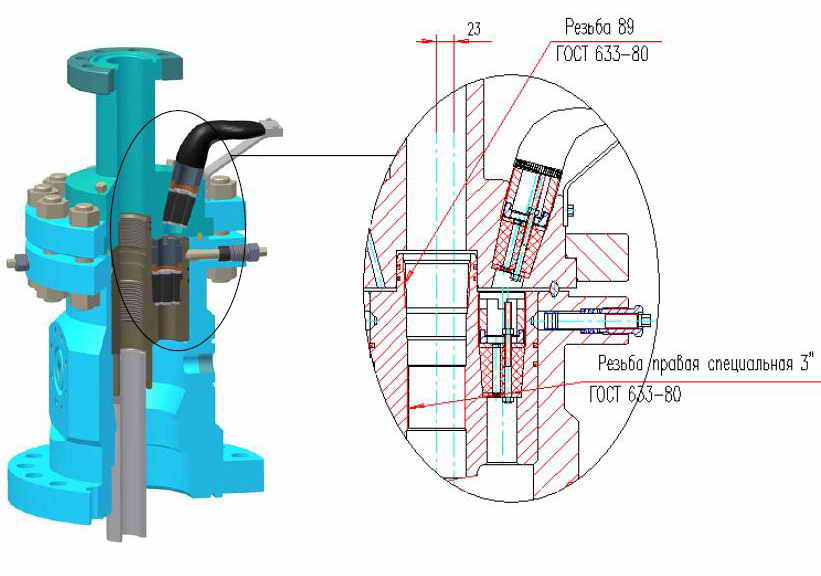

для увеличения откройте рисунок в новом окне |
Назначение
Кабельный ввод предназначен для герметизации кабеля электрического в электронасосной арматуре на рабочее давление до 21 МПа включительно.
Особенности конструкции и преимущества
Двойное сальниковое уплотнение в трубодержателе и во фланце-адаптере позволяет производить опрессовку верхнего фланцевого соединения трубной головки и фланца-адаптера.
Уплотнение осуществляется резиновыми пакерами, имеющими форму усеченного конуса, через которые проходят жилы кабеля. Натяг пакера производится резьбовой пробкой через упорный подшипник, что позволяет создать усилия обжима каждой жилы кабеля в 1,5 раза выше, чем в типовых конструкциях кабельного ввода.
|
