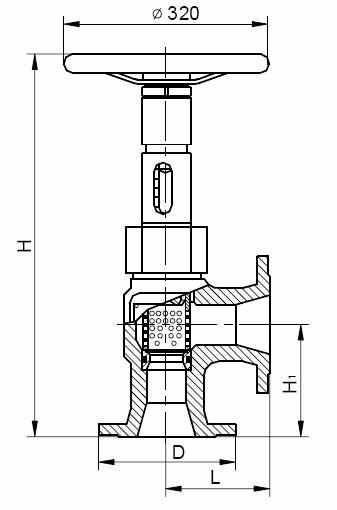

для увеличения откройте чертеж в новом окне |
Назначение
Дроссель регулируемый ДРП является надежным и удобным в эксплуатации средством регулирования режима работы скважины или магистрального трубопровода.
Изделие сертифицировано по Spec 6A API и ГОСТ Р.
Качество изготовления изделия обеспечивается системой, сертифицированной по ISO 9001.
Преимущества
По сравнению с традиционным методом регулирования проходного сечения конусом, дроссель регулирует поток рабочей среды путем перекрытия поршнем ряда отверстий, равномерно расположенных по образующей и диаметру в перфорированном цилиндре (клетке). Гидродинамическое гашение скоростного напора "струя в струю" предотвращает эрозионный износ деталей дросселя при сверхбольших расходах и перепадах давлений проводимой среды. Конструкция дросселя позволяет полностью перекрывать поток среды за счет двойного (жесткого и эластомерного) уплотнения и плавно регулирует расход проводимой среды на всем диапазоне условного прохода с контролем по шкале, закрываемой поворотным кожухом от попадания атмосферных осадков.
Класс материала по классификации Spec. 6A API - ВВ.
Указанные преимущества обеспечивают безотказный срок службы изделия не менее 15 лет.
Техническая характеристика
Проводимая среда |
нефть, газ, газоконденсат, вода с содержанием механических примесей 0,5% по объёму с суммарным содержанием СО2 и H2 S до 0,003% по объему |
Температура проводимой среды , С |
не выше 120 |
Температура окружающей среды , С |
от -60 до +60 |
Шифр изделия |
Обозначение изделия |
Регули-руемый проход, мм |
Давление МПа |
габариты, мм Н*Н1*L*D |
Масса, кг |
Технические условия |
ДРП-65*21ХЛ-Ф |
209АФ.08.000 |
0-25 |
21 |
656*200*180*195 |
48 |
209АФ.00.000ТУ |
ДРП-100*1,6ХЛ |
ОВС.02.000 |
0-60 |
1,6 |
664*180*160*215 |
36 |
ОВС.00.000ТУ |
По требованию заказчика возможна поставка дросселей в исполнении К1 (содержание СО2 до 6%) и К2 (содержание СО2 и H2S до 6% каждого)
|
