    НЭМС - неразъемное электроизолирующее муфтовое соединение

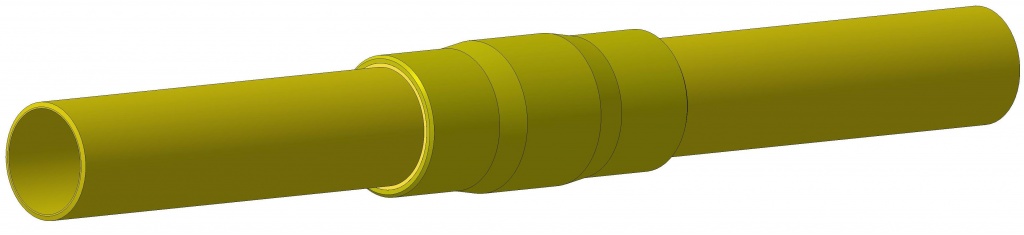

    НЭМС

    для увеличения откройте рисунок в новом окне

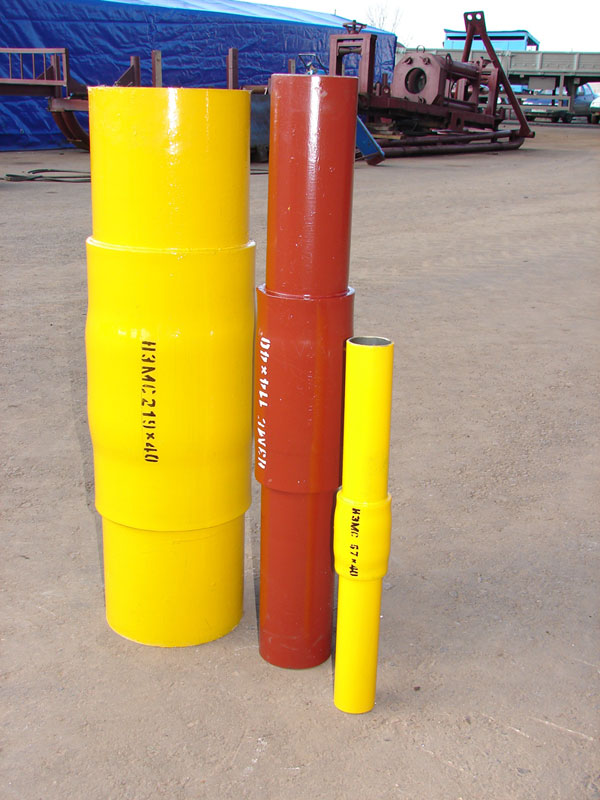

    НЭМС фото





    Примеры установки и использования НЭМС

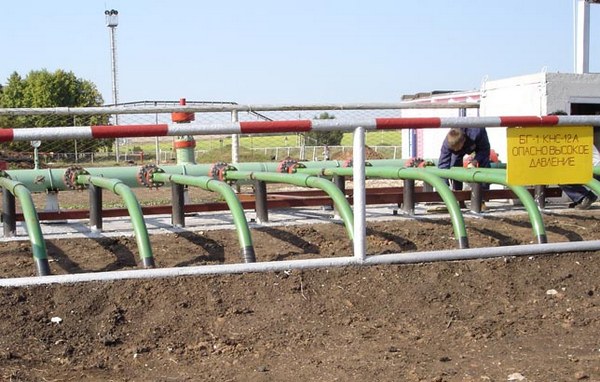

    НЭМС с отводом, установлены на закачке агрессивных промысловых сточных вод в пласт при Рраб=21 МПа

    НЭМС

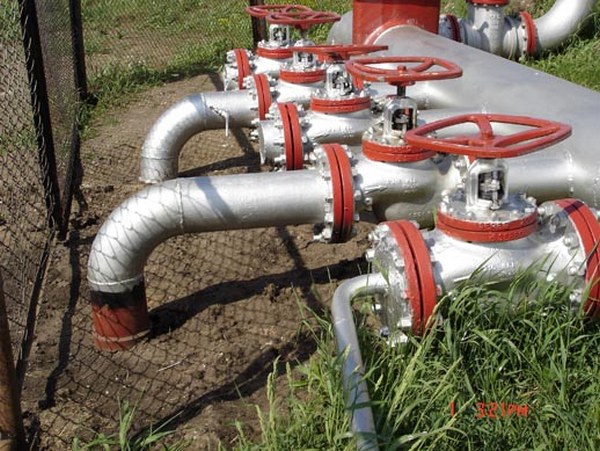

    НЭМС установлен в 2000г. на объекте ОАО"Татнефть" , работает по сегодняшний день.

    НЭМС

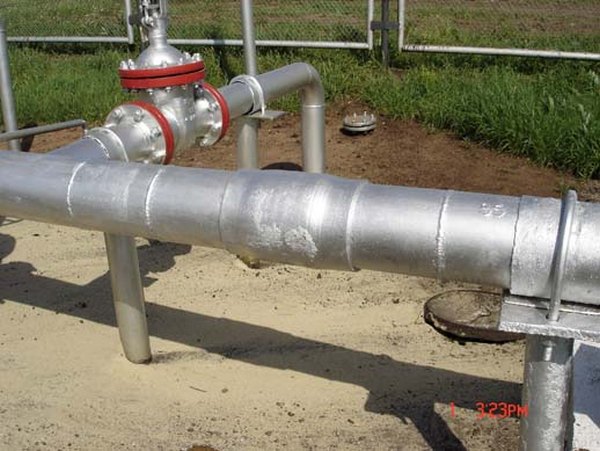

    НЭМС установлен на объекте "АНК "Башнефть"

    НЭМС

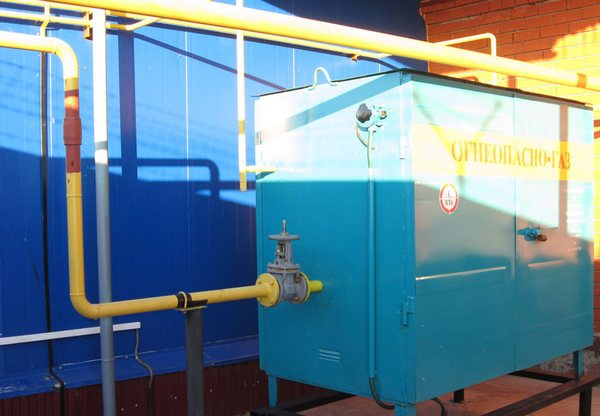

    НЭМС установлены на входе и выходе газораспределительном пункте

    НЭМС

    Назначение

    Неразьемные электроизолирующие муфтовые соединения (НЭМС) устанавливаются при электрохимзащите от коррозии на подземных, подводных и наземных трубопроводах.
    НЭМС пригодны для систем транспортирования природного газа, сырой нефти и продуктов её переработки, попутного нефтяного газа, минеральных масел, питьевой воды и т.д, устанавливаются в системе газоснабжения населенных пунктов и рекомендуются для повышения эффективности катодной защиты нефтегазопромысловых трубопроводов.
    По надежности и прочности НЭМС превосходят все существующие соединения, применяемые в России.

    Основные преимущества НЭМС

  • высокая надежность и запас прочности при воздействии различных нагрузок во время монтажа, укладки и эксплуатации трубопровода, позволяющие выдерживать многократные перегрузки с сохранением требуемых параметров по электроизоляционным свойствам;
  • наличие в конструкции герметизирующих уплотнений, которые предотвращают возможность потери герметизации при повышении рабочего давления.

    Технические характеристики

  • Электрическое сопротивление при U=500В не менее 0,1 Мом.
  • Электрическая прочность (ток утечки при ~U=5000В) не более 50 мА.
  • Условный проход DN от 25 до 400 мм.
  • Толщина стенки S от 3,5 до 22 мм.
  • Рабочее давление PN до 25 МПа( до 250 кгс/см2).
  • В зависимости от заказа НЭМС оснащаются клеммами, искроразрядником.
  • Все технические решения и конструкции защищены патентами РФ. Продукция сертифицирована

    Основные параметры НЭМС

    Обозначение

    Ду, мм

    Дн*S, мм

    Р(рабочее), МПа

    (кгс/см2)

    Длина,

    мм

    Масса НЭМС,

    кг

    НЭМС 33-16-400

    25

    33,7х3,5

    1,6(16)

    400

    1,4

    НЭМС 33-40-400

    25

    33,7х3,5

    4(40)

    400

    1,84

    НЭМС 33-40-500

    25

    33,7х3,5

    4(40)

    500

    2,1

    НЭМС 42-16-400

    32

    42х3,5

    1,6(16)

    400

    2,1

    НЭМС 42-40-400

    32

    42х3,5

    4(40)

    400

    1,94

    НЭМС 42-40-500

    32

    42х3,5

    4(40)

    500

    2,27

    НЭМС 48-16-400

    40

    48,3х3,5

    1,6(16)

    400

    2,28

    НЭМС 48-40-400

    40

    48,3х3,5

    4(40)

    400

    2,57

    НЭМС 48-40-500

    40

    48,3х3,5

    4(40)

    500

    2,95

    НЭМС 57-16-400

    50

    57х4

    1,6(16)

    400

    3,0

    НЭМС 57-40-400

    50

    57х4

    4(40)

    400

    2,88

    НЭМС 57-40-500

    50

    57х4

    4(40)

    500

    3,4

    НЭМС 57-140-500

    50

    57х4

    14(140)

    500

    4,1

    НЭМС 57-250-500

    50

    57х6

    25(250)

    500

    0,0

    НЭМС 76-40-800

    65

    76х4

    4(40)

    800

    10,7

    НЭМС 89-40-800

    80

    89х5

    4(40)

    800

    16

    НЭМС 89-40-900*

    80

    89х5

    4(40)

    900

    22

    НЭМС 89-100-800

    80

    89х5

    10(100)

    800

    16

    НЭМС 89-100-900*

    80

    89х5

    10(100)

    900

    26

    НЭМС 89-200-800

    80

    89х7

    20(200)

    800

    21

    НЭМС 89-200-900*

    80

    89х7

    20(200)

    900

    31

    НЭМС 89-250-800

    80

    89х10

    25(250)

    800

    24,4

    НЭМС 108-40-800

    100

    108х5

    4(40)

    800

    20

    НЭМС 108-40-900*

    100

    108х5

    4(40)

    900

    30

    НЭМС 108-100-800

    100

    108х6

    10(100)

    800

    22,2

    НЭМС 108-100-900*

    100

    108х6

    10(100)

    900

    33

    НЭМС 114-40-800

    100

    114х5

    4(40)

    800

    20

    НЭМС 114-40-900*

    100

    114х5

    4(40)

    900

    32

    НЭМС 114-100-800

    100

    114х6(8)

    10(100)

    800

    21,4(26,08)

    НЭМС 114-100-900*

    100

    114х6(8)

    10(100)

    900

    34

    НЭМС 114-160-800

    100

    114х9

    16(160)

    800

    37

    НЭМС 114-160-1000*

    100

    114х9

    16(160)

    1000

    49

    НЭМС 114-250-800

    100

    114х11

    25(250)

    800

    40

    НЭМС 159-40-800

    150

    159х6

    4(40)

    800

    34,1

    НЭМС 159-40-1000*

    150

    159х6

    4(40)

    1000

    56

    НЭМС 159-100-800

    150

    159х8

    10(100)

    800

    39,4

    НЭМС 159-100-1150

    150

    159х8

    10(100)

    1150

    68

    НЭМС 159-160-800

    150

    159х12

    16(160)

    800

    75

    НЭМС 168-200-1200*

    150

    168х12

    20(200)

    1200

    108

    НЭМС 219-40-800

    200

    219х8

    4(40)

    800

    61

    НЭМС 219-40-1150*

    200

    219х8

    4(40)

    1150

    92

    НЭМС 219-100-800

    200

    219х9

    10(100)

    800

    65

    НЭМС 219-100-1150*

    200

    219х9

    10(100)

    1150

    117

    НЭМС 219-200-1150*

    200

    219х20

    20(200)

    1150

    216

    НЭМС 219-250-800

    200

    219х20

    25(250)

    800

    192

    НЭМС 273-40-800

    250

    273х8

    4(40)

    800

    73,4

    НЭМС 273-40-1300

    250

    273х8

    4(40)

    1300

    130

    НЭМС 273-160-800

    250

    273х16

    16(160)

    800

    142,3

    НЭМС 273-180-800

    250

    273х20

    18(180)

    800

    157,8

    НЭМС 325-40-800

    300

    325х8

    4(40)

    800

    96,5

    НЭМС 325-40-1450*

    300

    325х8

    4(40)

    1450

    172

    НЭМС 325-70-800

    300

    325х12

    8(80)

    800

    122

    НЭМС 426-55- 900

    400

    426х12

    5,5(55)

    900

    220

    где;
    Ду - условный проход;
    Дн*S - наружный диаметр и толщина стенки патрубков;
    * Вариант исполнения НЭМС футерованного полиэтиленовой трубой.

    Дополнительные услуги

  • НЭМС в сборе с отводом для трубопроводов из стальных труб, футерованных полиэтиленовой трубой;
  • по индивидуальным заказам изготовление НЭМС других типоразмеров.

    Для заказа НЭМС необходим заполненный опросный лист.
    Скачать опросный лист.
