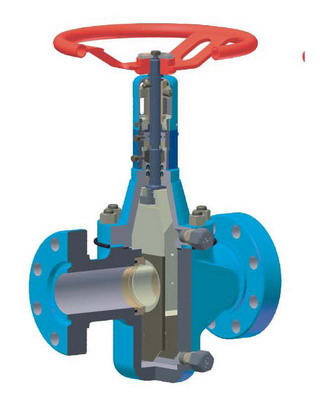

Задвижки шиберные трубопроводные (ЗШС) служат надежным запорным органом в нефтегазо-промысловом и трубопроводном оборудовании, проводящем среду при большом перепаде температур окружающей среды.
Качество изготовления изделия обеспечивается системой, сертифицированной по ISO 9001.
Изделие сертифицировано в соответствии с требованиями ГОСТ Р.

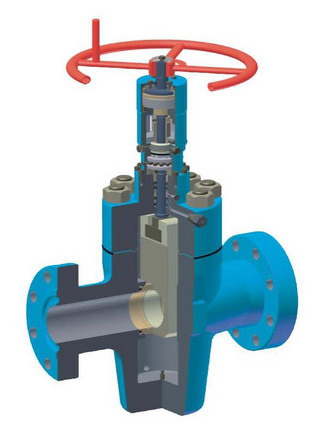

Преимущества
Двойной пакет полимерного уплотнения шпинделя, в которое предусмотрена подача уплотнительной пасты, металлическое или плоское из “Графлекса” уплотнение крышки с корпусом обеспечивают высокую герметичность конструкции. Упрочнение уплотнительных полей спецсплавом повышает стойкость против износа и коррозии. Подача смазки для заполнения задвижки производится через нагнетательный клапан. Выброс скважинной среды в атмосферу при пожаре исключается за счет автоматического перекрытия узла уплотнения шпинделя. Наличие грязесъемника в паре " ходовая гайка - шпиндель " препятствует загрязнению резьб.
Наличие регулировки полнопроходности, указателя положения “открыто - закрыто” и незначительное усилие (20...25 кгс) на маховике при управлении повышают удобства при эксплуатации задвижки.
Указанные достоинства обеспечивают срок службы изделия не менее 15 лет.
Класс материала по классификации API Spec 6A - ВВ.
Герметичность
класс А ГОСТ 9544-95
Температура окружающей среды, °С
от -60 до +60
Температура проводимой среды, °С
не выше 120
Проводимая среда
нефть, газ, газоконденсат, вода с содержанием механических примесей до 0,5% по объёму и суммарным содержанием СО2 и H2S до 0,003% по объёму
Техническая характеристика
шифр изделия
условный проход DN, мм (in)
рабочее давление МПа (psi)
присоеденительные размеры

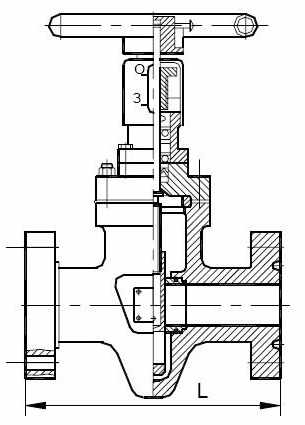

длина L, мм
масса, кг
ЗШС-50*160ХЛ
50 (2 1/16)
16 (2319)
ГОСТ 12815
292
53,5
ЗШС-50*250ХЛ
25 (3623)
ГОСТ 28919
371
74
ЗШС-50*500ХЛ
50 (7246)
521
130
ЗШС-80*500ХЛ
80 (3 1/16)
619
200
ЗШС-100*160ХЛ
100 (4 1/16)
16 (2319)
ГОСТ 12815
435
138
ЗШС-100*250ХЛ
25 (3623)
ГОСТ 28919
550
219
По требованию заказчика возможна поставка:
задвижки в исполнении К1 (содержание СО2 до 6%) и К2 (содержание СО2 и Н2S до 6% каждого);

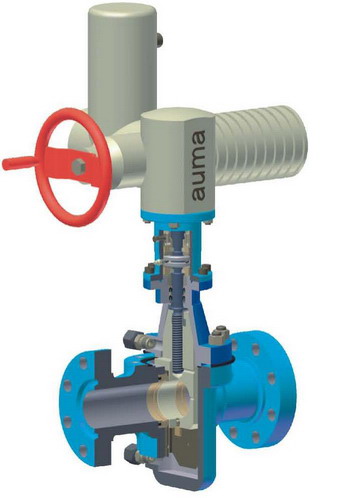

задвижка с электроприводом типа « Auma » (Германия); «Гусар» (Томск); «Томприн» (Томск) и Тульский электопривод;
с ответными фланцами и крепежными деталями.
Изготовление и поставка задвижки по 127 ЗМ. 000 ТУ.
