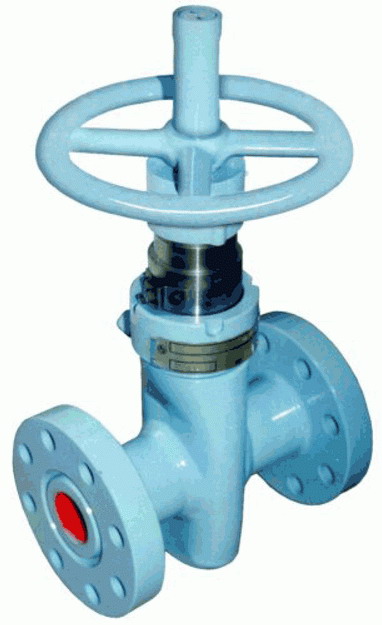

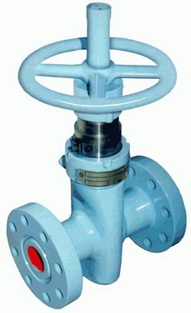

Задвижки ЗМС65-210, ЗМС65-210К1* полнопроходные, параллельные, с однопластинчатым шибером и выдвижным шпинделем, предназначены для работы в качестве запорного устройства устьевого оборудования и на трубопроводах, транспортирующих воду, нефть и газ с температурой рабочей среды до +120°С.
Техническая характеристика
Условный проход,мм
65
Условное давление, МПа (кг/см2)
21,0 (210)
Климатическое исполнение
ХЛ (-60...+40°С), У1 (-45...+40°С)
Рабочая среда
нефть, природный газ, вода с содержанием механических примесей по обьему до 25 мг/л и суммарным содержанием СО2 и H2S до 0,003% по обьему
Температура транспортируемой среды, °С
-60...+120
Корпус
цельносварной, литой
Основные материалы: корпус
сталь 35
шибер
сталь 50ХФА с азотированным поверх. слоем
седло
сталь 38Х2МЮА
герметизирующая смазка
арматол 238
Герметичность затвора
класс А по ГОСТ 9544-93
Присоединение к трубопроводу
по РД-26-16-40-89 и по ГОСТ 28919-91

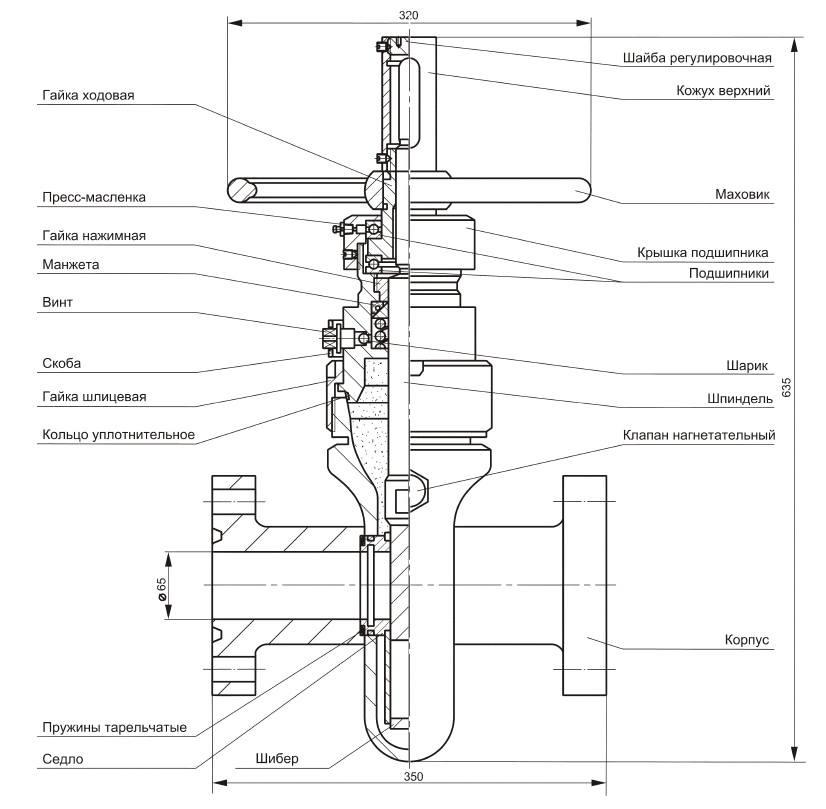

Габаритные размеры, мм
350 х 320 х 635
Масса, кг, не более
60
Установочное положение задвижки
любое, кроме "маховиком вниз"
Направление подачи рабочей среды
любое
Способ управления
ручной
Полный срок службы, лет, не менее
9
Полный средний ресурс, цикл, не менее
1800
Наработка на отказ, цикл, не менее
600
Средний срок службы до кап. ремонта, лет, не менее
5
*Исполнение К1 (ГОСТ 13846) для сред с содержанием СО2 до 6% по обьему
Изготовление и поставка задвижки ЗМС65х210 по ТУ3665-013-07538145-93
