Кран сферический DN 50, 80 мм PN 6,3; 8; 10; 12,5; 16 МПа с электроприводом МЗОВ (г.Курск)

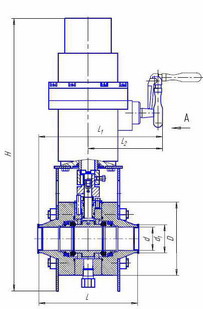

для увеличения откройте рисунок в новом окне
Назначение
Краны сферические КСЭ-50(80)*6,3(8;10;12,5;16)-лс(с) с электроприводом МЗОВ являются надежным запорным устройством в магистральных системах природного газа, нефти, нефтепродуктов и неагрессивных жидкостей в умеренных и холодных климатических условиях.
Герметичность по классу "А" ГОСТ 9544-93.
Качество изготовления обеспечивается системой, сертифицированной по ISO 9001.
Изделие сертифицировано в соответствии с требованиями ГОСТ Р.
Преимущества
Кран отличается надежностью и простотой конструкции, удобством при монтаже и эксплуатации, малыми габаритами и массой.
Изготовление и поставка кранов по ТУ 3742-006-12317765-97.
Техническая характеристика
наменование параметров
шифр
шифр
КСЭ-50*6,3-лс(с)
КСЭ-50*8-лс(с)
КСЭ-50*10-лс(с)
КСЭ-50*12,5-лс(с)
КСЭ-50*16-лс(с)
КСЭ-80*6,3-лс(с)
КСЭ-80*8-лс(с)
КСЭ-80*10-лс(с)
КСЭ-80*12,5-лс(с)
КСЭ-80*16-лс(с)
DN, мм
50
80
PN, МПа
6,3
8
10
12.5
16
6,3
8
10
12.5
16
тип зл.мех-ма
I
II
мощность эл.мех-ма, Вт
60
125
Эл. питание
220 В, 50 Гц
220 В, 50 Гц
Время србатывания эл.мех-ма не более, сек
25
15

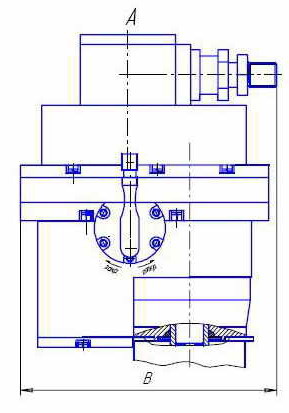

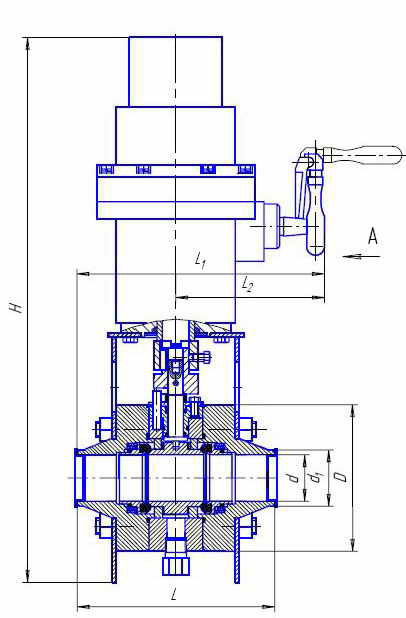

Габ. раз-ры, мм
L
200
250
L1
250
275
L2
150
150
d
49
81
d1
60
92
D
128
148
205
215
H
543
550
624
633
B
248
248
Масса, кг
36
39
44
47
I - исполнительный однооборотный МЗОВ-125/25-0,25 9Ж4.030.003 ТУ
II - исполнительный однооборотный МЗОВ-250/15-0,25 9Ж4.030.018 ТУ
