Задвижка клиновая с электроприводом PN100, 160, 250 кгс/см2 типа 31с945нж, 31лс945нж

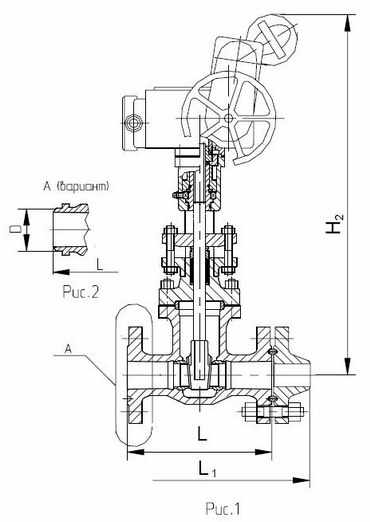

для увеличения откройте рисунок в новом окне
Назначение
Задвижки клиновые типа 31с(лс)945нж, (КЗК-50(80,100,150,200,250)*10(16,25)-с(лс)М) предназначены для перекрытия потока проводимой среды.
Установочное положение
любое
Проводимая среда
воздух, пар, природный и попутный газы, вода техническая, нефтепродукты, содержащие CO2 и H2S суммарно до 0,003% по обьему
Температура проводимой среды
до +120 °С и до +450 °С
Присоединительные размеры фланцев
по ГОСТ 12815-80 для PN 100, 160 кгс/см2
по ANSI B16.5 для PN 250 кгс/см2
Класс герметичности
А по ГОСТ 9544-93
Уплотнительные поверхности выполнены из термически упрочненных коррозионностойких сталей.
Задвижки изготавливаются из сталей марок:
20Л (исполнение от минус 40 °С)
30ХМЛ (исполнение от минус 60 °С)
Качество изготовления изделий обеспечивается системой, сертифицированной по ISO 9001.
Изделия сертифицированы в соответствии с требованиями ГОСТ Р.
Условное обозначение
DN, мм
PN 100 кгс/см2
PN 160 кгс/см2
PN 250 кгс/см2
L
L1
H2
D
Масса, кг
Рис
L
L1
H2
D
Масса, кг
Рис
L
L1
H2
D
Масса, кг
Рис
мм
мм
мм
КЗКЭ 50
50
292
444
964
-
47(53)
1
292
458
964
-
86.5(105)
1
368
601
970
-
102(138)
1
КЗКЭ 80
80
359
549
950
-
81(93)
1
359
559
950
-
148(180)
1
470
724
955
-
190(270)
1
КЗКЭ 100
100
435
645
980
-
128(170)
1
435
655
980
-
174(221)
1
546
822
982
-
234(349)
1
КЗКЭ 150
150
562
828
1130
-
162(220)
1
562
844
1130
-
286(391)
1
705
1075
1394
-
489(631)
1
-
-
-
-
-
-
-
-
-
-
-
-
-
168
410
2
КЗКЭ 200
200
660
956
1550
-
280(370)
1
660
970
1550
-
460(650)
1
832
1297
1550
-
605(800)
1
-
222
230
2
-
222
390
2
-
220
530
2
КЗКЭ 250
250
787
1123
1600
-
420(620)
1
787
1135
1600
-
685(945)
1
911
1351
1600
-
720(980)
1
-
278
370
2
-
278
615
2
-
273
640
2
Примечание: В скобках указана масса с ответными фланцами.
Изготовление и поставка по ТУ 3741-002-08620564-97.
При заказе указать обозначение изделия или PN, DN, проводимую среду, температуру окружающей и проводимой сред, марку материала корпуса, поставку с ответными фланцами и крепежом.
