Кран сферический с редуктором DN 150 мм PN 6,3; 8; 10; 12,5; 16 МПа
для увеличения откройте рисунок в новом окне
Назначение
Краны сферические с редуктором КС-150*6,3(8;10;12,5;16)-лс(с) являются надежным запорным устройством в магистральных системах природного газа, нефти, нефтепродуктов и неагрессивных жидкостей в умеренных и холодных климатических условиях.
Аналог кранов 11с45п, 11лс45п, 11лс60п, 11лс60п1
Корпус и фланцы изготавливаются из стали марок:
лс - сталь 09Г2С-6(7) - исполнение от минус 60°С;
с - сталь 20 - исполнение от минус 40°С.
Техническая характеристика
Температура проводимой среды
не выше 120°С
Установочное положение
любое
Направление подачи среды
любое
Тип присоединения
приварное
Наработка на отказ
не менее 600 циклов
Герметичность
по классу А ГОСТ 9544-93
Качество изготовления обеспечивается системой, сертифицированной по ISO 9001.
Изделие сертифицировано в соответствии с требованиями ГОСТ Р.
Изготовление и поставка крана по ТУ 3742-006-12317765-97.
Условное обозначение
DN, мм
PN, МПа (кгс/см2)

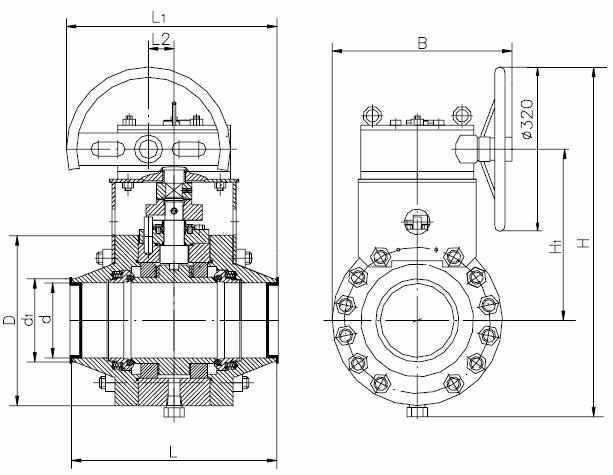

Размеры, мм
Масса, кг
L
L1
L2
d
d1
D
H
H1
B
КС-150*6,3-лс(с)
150
6,3(63)
400
410
50
147
162
320
512
245
430
143
КС-150*8-лс(с)
8 (80)
КС-150*10-лс(с)
10(100)
КС-150*12,5-лс(с)
12,5(125)
332
672
323
403
164
КС-150*16-лс(с)
16(160)
Примечание: Маховик на редукторе может быть заменен на рукоятку.
По отдельному заказу кран поставляется с различными вариантами присоединения по Вашему требованию
