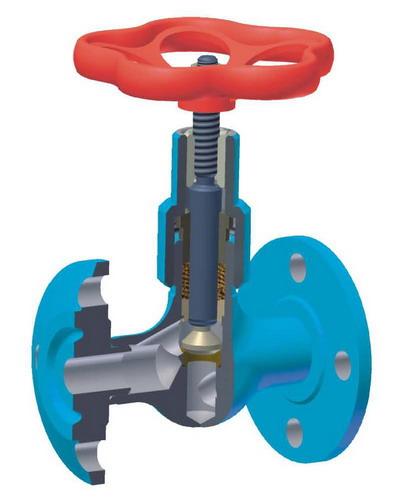

Клапана запорные ККЗ-15(20,25)*100(160,200,250)-с(лс)Р(М,С) типа 15с(лс,нж)57нж предназначены для установки на трубопроводах в качестве запорных устройств
Аналог клапанов 15с(лс)68нж, 15с(лс)57бк
Установочное положение - любое.
Проводимая среда - воздух, пар, газы - природный и попутный, вода техническая, нефтепродукты, агрессивные среды.
Клапан изготавливается из сталей марок:
сталь 20 - для окружающей среды с температурой от минус 40°С, проводимой - до плюс 450°С;
сталь 09Г2С - для окружающей среды с температурой от минус 60°С, проводимой - до плюс 450°С;
сталь 12Х18Н10Т - для агрессивной среды с температурой окружающей среды от минус 60°С, проводимой - до плюс 600°С;
сталь 10Х17Н13МЗТ - для агрессивной среды с температурой окружающей среды от минус 60°С, проводимой - до плюс 600°С
Уплотнительные поверхности седла и тарелки выполнены из коррозионностойких сталей.
Корпуса и фланцы выполнены методом объемной штамповки.
Класс герметичности - А по ГОСТ 9544-93.
Качество изготовления клапана обеспечивается системой, сертифицированной по ISO 9001.
Изделие сертифицированы в соответствии с требованиями ГОСТ Р.
Основные параметры:
соединение под приварку
условное обозначение
DN, мм
PN, кгс/см2
100, 160, 200, 250
d
d1
d2
L
L2
H
масса
мм
кг
ККЗ15
15
G 1/2
12
19
90
80
160
1.9
ККЗ20
20
G 1/2
18
26
110
96
190
3.8
КЗК25
25
G 1/2
25
33
130
120
3.5
фланцевое соединение
условное обозначение
DN, мм
PN, кгс/см2
100
160
200
250
D
L
L1
H
масса
D
L
L1
H
масса
D
L
L1
H
масса
D
L
L1
H
масса
мм
кг
мм
кг
мм
кг
мм
кг
ККЗ15
15
105
134
240
160
4,4 (7,2)
105
134
250
160
4,4 (7,2)
120
190
308
160
7,4 (11,3)
120
216
358
160
7,5 (12)
ККЗ20
20
125
158
276
190
8,4 (13,6)
125
158
284
190
8,4 (13,6)
130
220
344
190
10,5 (18,3)
130
230
392
190
10,6 (19)
ККЗ25
25
135
182
308
8,1 (13,9)
135
182
308
8,1 (13,9)
150
220
354
12,3 (24,6)
150
254
422
12,7 (26)
Изготовление и поставка по ТУ 3742-003-08620564-98.
Изделия фланцевого соединения могут комплектоваться ответными фланцами, крепежом и прокладками.
При заказе указать обозначение изделия или PN, DN, проводимую среду, температуру окружающей и проводимой сред, марку материала корпуса, поставку с ответными фланцами и крепежом или без них.
