Задвижка клиновая под приварку PN 100, 160, 250 кгс/см2 типа 31с45нж, 31лс45нж, Ду50-Ду150

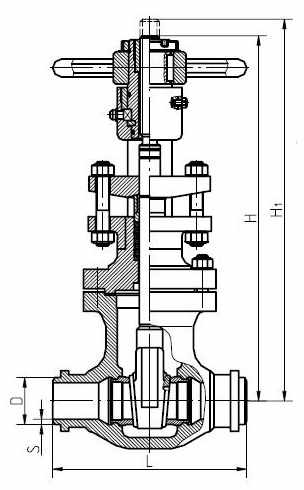

для увеличения откройте рисунок в новом окне
Назначение
Задвижки клиновые под приварку типа 31с(лс)45нж, (КЗК-50(80,100,150)*10(16,25)-с(лс)С) предназначены для перекрытия потока рабочей среды в трубопроводах
Установочное положение
любое
Проводимая среда
воздух, пар, природный и попутный газы, вода техническая, нефть и нефтепродукты
Температура проводимой среды
до +100 °С и до +450 °С
Класс герметичности
А по ГОСТ 9544-93
Уплотнительные поверхности выполнены из термически упрочненных коррозионностойких сталей.
Задвижки изготавливаются из сталей марок:
20Л (исполнение от минус 40 °С)
30ХМЛ (патрубки 09Г2С) (исполнение от минус 60 °С)
Качество изготовления изделий обеспечивается системой, сертифицированной по ISO 9001.
Изделия сертифицированы в соответствии с требованиями ГОСТ Р.
условное обозначение
DN, мм
PN 100, 160 кгс/см2
PN 250 кгс/см2
L
H
H1
D
S
масса
L
H
H1
D
S
масса
мм
кг
мм
кг
КЗК 50
50
240 (400)
453
505
58
6.5
38(40)
240(400)
453
505
58
6.5
38(40)
КЗК 80
80
381 (445)
501
580
90
7.5
68(70)
470
505
585
89
9.5
90
КЗК 100
100
457
530
633
110
9
80
546
530
633
114
11
115
КЗК 150
150
610
675
830
161
12.5
160
-
-
-
-
-
-
Примечание:
В скобках указаны размеры и масса для задвижки исполнения «ХЛ»
Размеры S и D уточняются с заказчиком.
При заказе указать обозначение изделия или PN, DN, проводимую среду, температуру окружающей и проводимой сред, размеры присоединяемой трубы.
