Краны сферические КС-50(80;100)х6,3(8;10;12,5;16)-лс(с) являются надежным запорным устройством в магистральных системах природного газа, нефти, нефтепродуктов и неагрессивных жидкостей в умеренных и холодных климатических условиях.
Аналог кранов 11лс60п, 11лс60п1
Корпус и фланцы изготавливаются из стали марок:
лс - сталь 09Г2С-6(7) - исполнение от минус 60 °С;
с - сталь 20 - исполнение от минус 40 °С.
Температура проводимой среды
не выше 120 °С
Установочное положение
любое
Направление подачи среды
любое
Тип присоединения
приварное
Наработка на отказ
не менее 600 циклов
Полный средний ресурс
4000 циклов
Полный срок службы
12 лет
Герметичность
по классу А ГОСТ 9544-93

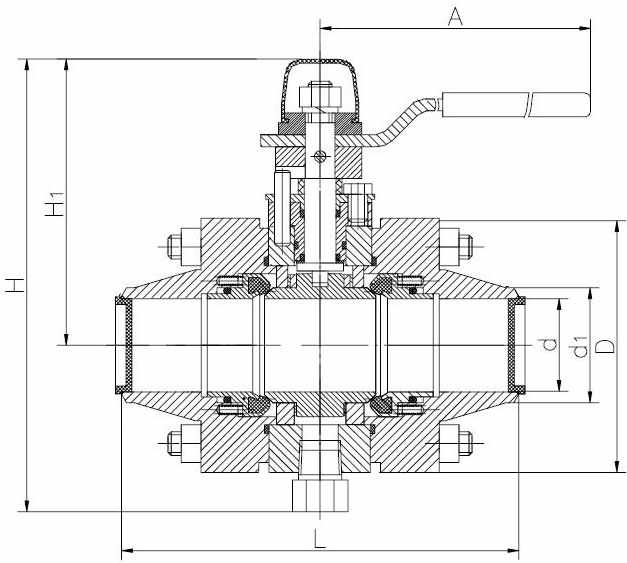

Техническая характеристика
условное обозначение
DN,мм
PN, МПа (кгс/см2)
размеры в мм
масса, кг
L
A
d
d1
D
H
H1
КС-50х6,3-лс(с)
50
6,3 (63)
200
245
49
60
128
228
142
12.3
КС-50х8-лс(с)
8 (80)
КС-50х10-лс(с)
10 (100)
КС-50х12,5-лс(с)
12,5 (125)
148
237
15
КС-50х16-лс(с)
16 (160)
КС-80х6,3-лс(с)
80
6,3 (63)
250
400
81
92
205
316
193
30
КС-80х8-лс(с)
8 (80)
КС-80х10-лс(с)
10 (100)
КС-80х12,5-лс(с)
12,5 (125)
215
321
33.5
КС-80х16-лс(с)
16 (160)
КС-100х6,3-лс(с)
100
6,3 (63)
280
500
100
110
225
345
210
50
КС-100х8-лс(с)
8 (80)
КС-100х10-лс(с)
10 (100)
КС-100х12,5-лс(с)
12,5 (125)
240
353
58
КС-100х16-лс(с)
16 (160)
Качество изготовления обеспечивается системой, сертифицированной по ISO 9001.
Изделие сертифицировано в соответствии с требованиями ГОСТ Р.
Изготовление и поставка крана по ТУ 3742-006-12317765-97.
По отдельному заказу кран поставляется с различными вариантами присоединения по Вашему требованию
