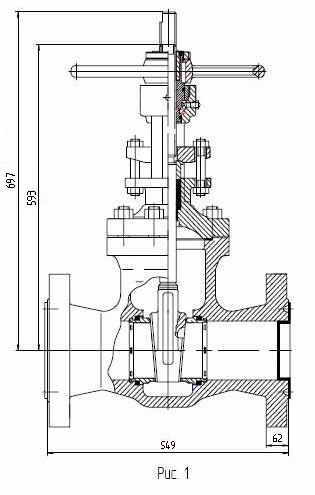

для увеличения откройте рисунок в новом окне
|
Назначение
НОВИНКА - Изделие сертифицировано по API Spec. 6D
Задвижка клиновая класс 1500 DN 4” (PN 250 кгс/см2 DN 100 мм) предназначена для перекрытия потока проводимой среды в трубопроводах.
Установочное положение |
любое |
Проводимая среда |
вода техническая, нефть, нефтепродукты с парциальным давлением CO2 и H2S не более 0,05 psi |
Температура проводимой среды |
от -40 °С и до +200 °С |
Масса, кг |
160 |
Масса с комплектом монтажных частей, кг |
265 |
Материал корпусных деталей - сталь 09Г2С, 30 ХМЛ.
Материал уплотнительных поверхностей запорного органа - коррозионно - стойкие стали и сплавы.
Строительная длина - по API Spec. 6D, присоединительные размеры фланцев по ASME/ANSI B 16.5-1998.
Герметичность запорного органа по классу «Д» ISO 5208.
Качество изготовления изделия обеспечивается системой, сертифицированной по ISO 9001.
Изделие может комплектоваться по требованию заказчика ответными фланцами, прокладками и крепежными изделиями.
В скобках указано обозначение технических данных, принятое в стандарте API Spec. 6D
|
