Задвижка клиновая PN 100, 160, 250 кгс/см2 типа 31с545нж, 31лс545нж

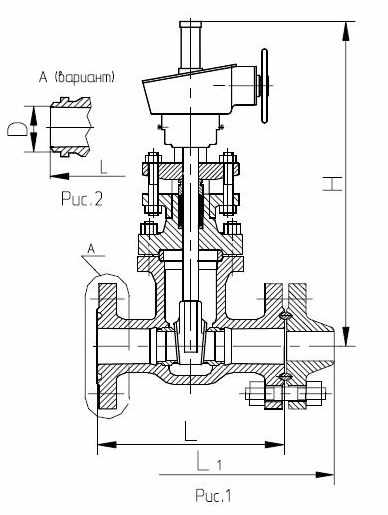

для увеличения откройте рисунок в новом окне
Назначение
Задвижки клиновые типа 31с(лс)545нж, (КЗК-150(200,250)*10(16,25)-с(лс)М) предназначены для перекрытия потока проводимой среды.
Установочное положение
любое
Проводимая среда
воздух, пар, природный и попутный газы, вода техническая, нефтепродукты, содержащие CO2 и H2S суммарно до 0,003% по обьему
Температура проводимой среды
до +100 °С и до +450 °С
Присоединительные размеры фланцев
по ГОСТ 12815-80 для PN 100, 160 кгс/см2
по ANSI B16.5 для PN 250 кгс/см2
Класс герметичности
А по ГОСТ 9544-93
Уплотнительные поверхности выполнены из термически упрочненных коррозионностойких сталей.
Задвижки изготавливаются из сталей марок:
20Л (исполнение от минус 40 °С)
30ХМЛ (исполнение от минус 60 °С)
Качество изготовления изделий обеспечивается системой, сертифицированной по ISO 9001.
Изделия сертифицированы в соответствии с требованиями ГОСТ Р.
Условное обозначение
DN, мм
PN 100 кгс/см2
PN 160 кгс/см2
PN 250 кгс/см2
L
L1
H
D
Масса
Рис
L
L1
H
D
Масса
Рис
L
L1
H
D
Масса
Рис
мм
кг
мм
кг
мм
кг
КЗК 150
150
-
-
705
1075
1052
-
390(533)
1
-
168
330
2
КЗК 200
200
660
956
905
-
210(300)
1
660
970
1155
-
435(621)
1
832
1297
1100
-
510(700)
1
-
222
190
2
-
222
345
2
-
220
420
2
КЗК 250
250
787
1123
1257
-
350(550)
1
787
1135
1257
-
655(915)
1
991
1351
1200
-
620(900)
1
-
278
310
2
-
278
545
2
-
273
510
2
Примечание: В скобках указана масса с ответными фланцами.
Изготовление и поставка по ТУ 3741-002-08620564-97.
При заказе указать обозначение изделия или PN, DN, проводимую среду, температуру окружающей и проводимой сред, марку материала корпуса, поставку с ответными фланцами и крепежом.
