Кран сферический DN 50, 80, 100, 150 мм PN 6,3; 8; 10; 12,5; 16 МПа с управлением от пневмопривода

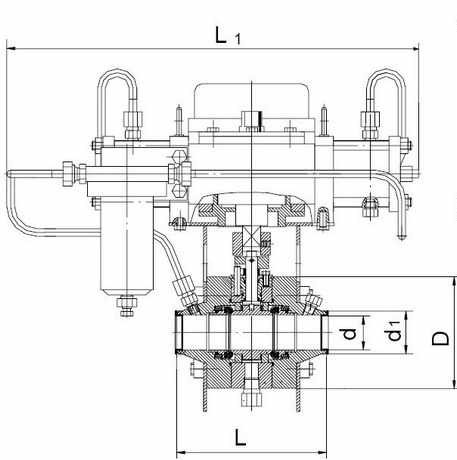

для увеличения откройте рисунок в новом окне
Назначение
Краны сферические КСП-50(80,100,150)*6,3(8;10;12,5;16)-лс(с) с управлением от пневмопривода являются надежным запорным устройством в магистральных системах воздуха, природного газа, и неагрессивных газоообразных смесей в умеренных и холодных климатических условиях.
Аналог кранов 11лс660п, 11лс660п1, 11с(6)745п, 11лс(6)745п
Корпус и фланцы изготавливаются из стали марок:
лс - сталь 09Г2С-6(7) - исполнение от минус 60°С;
с - сталь 20 - исполнение от минус 40°С.
Техническая характеристика
Температура проводимой среды
не выше 120 °С
Установочное положение
горизонтальное
Направление подачи среды
любое
Тип присоединения
приварное
Наработка на отказ
не менее 600 циклов
Полный средний ресурс
4000 циклов
Полный срок службы
12 лет
Герметичность
по классу А ГОСТ 9544-93
Узел управления ЭПУУ-10-6 (24в) или ЭПУУ-10-7 (110в постоянного тока)
Качество изготовления обеспечивается системой, сертифицированной по ISO 9001.
Изделие сертифицировано в соответствии с требованиями ГОСТ Р.
Изготовление и поставка крана по ТУ 3742-006-12317765-97.
условное обозначение
DN, мм
PN, МПа (кгс/см2)
размеры в мм
масса, кг
L
L1
L2
d
d1
D
H
H1
B
КСП-50х6,3-лс(с)
50
6,3 (63)
200
548
25
49
60
128
445
210
484
44
КСП-50х8-лс(с)
8 (80)
КСП-50х10-лс(с)
10 (100)
КСП-50х12,5-лс(с)
12,5 (125)
148
455
47
КСП-50х16-лс(с)
16 (160)
КСП-80х6,3-лс(с)
80
6,3 (63)
250
572
81
92
205
575
263
485
90
КСП-80х8-лс(с)
8 (80)
КСП-80х10-лс(с)
10 (100)
КСП-80х12,5-лс(с)
12,5 (125)
215
584
95.5
КСП-80х16-лс(с)
16 (160)
КСП-100х6,3-лс(с)
100
6,3 (63)
280
100
110
225
607
285
96.5
КСП-100х8-лс(с)
8 (80)
КСП-100х10-лс(с)
10 (100)
КСП-100х12,5-лс(с)
12,5 (125)
240
614
104.5
КСП-100х16-лс(с)
16 (160)
КСП-150х6,3-лс(с)
150
6,3 (63)
400
670
48
147
162
320
794
361
527
216
КСП-150х8-лс(с)
8 (80)
КСП-150х10-лс(с)
10 (100)
КСП-150х12,5-лс(с)
12,5 (125)
678
332
800
218
КСП-150х16-лс(с)
16 (160)
По отдельному заказу краны поставляются с различными вариантами присоединения по Вашему требованию
