Задвижки клиновые типа 31с(лс)45нж, (КЗК-50(80,100,150)*10(16,25)-с(лс)М) предназначены для перекрытия потока рабочей среды в трубопроводах
Установочное положение
любое
Проводимая среда
воздух , пар , природный и попутный газы , вода техническая , нефтепродукты, содержащие CO2 и H2S суммарно до 0,003% по обьему
Температура проводимой среды
до +120 °С и до +200 °С
Присоединительные размеры фланцев
по ГОСТ 12815-80 для PN 100, 160 кгс/см2
по ANSI B16.5 для PN 250 кгс/см2
Класс герметичности
А по ГОСТ 9544-93
Уплотнительные поверхности выполнены из термически упрочненных коррозионностойких сталей.
Задвижки изготавливаются из сталей марок:
20Л (исполнение от минус 40 °С)
30ХМЛ (исполнение от минус 60 °С)
Качество изготовления изделий обеспечивается системой, сертифицированной по ISO 9001.
Изделия сертифицированы в соответствии с требованиями ГОСТ Р.

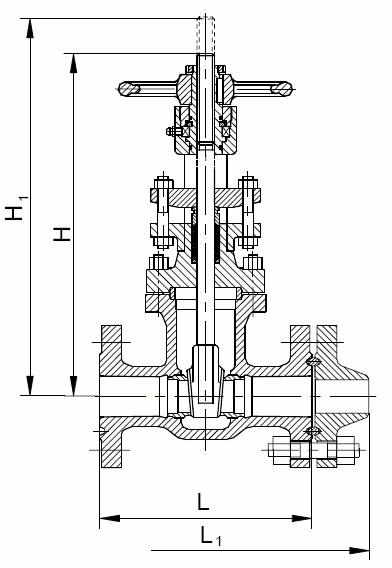

условное обозначение
DN, мм
PN 100 кгс/см2
PN 160 кгс/см2
PN 250 кгс/см2
L
L1
H
H1
масса
L
L1
H
H1
масса
L
L1
H
H1
масса
мм
кг
мм
кг
мм
кг
КЗК 32
32
229
363
440
472
13(20)
229
363
440
472
30(46)
280
450
440
472
48(60)
КЗК 40
40
241
391
440
480
15(22)
241
401
440
480
35(52)
305
495
440
480
50(70)
КЗК 50
50
292
444
453
505
17.4(20)
292
458
453
505
46.5(65)
368
601
453
505
64(98)
КЗК 80
80
359
549
505
583
41(53)
359
559
505
583
75(107)
470
724
505
585
125(210)
КЗК 100
100
435
645
530
633
88(130)
435
655
530
633
105(152)
546
822
542
646
165(270)
КЗК 150
150
562
828
683
823
180(295)
562
844
683
823
216(321)
-
-
-
-
-
НОВИНКА - задвижка с укороченной строительной базой
Условное обозначение
DN,мм
PN 250 кгс / см
L
L1
Н
Н1
Масса
мм
кг
КЗКУ 100
100
410
660
530
633
118(180)
Примечание: В скобках указана масса с ответными фланцами.
Изготовление и поставка по ТУ 3741-002-08620564-97.
При заказе указать обозначение изделия или PN, DN, проводимую среду, температуру окружающей и проводимой сред, марку материала корпуса, поставку с ответными фланцами и крепежом.
