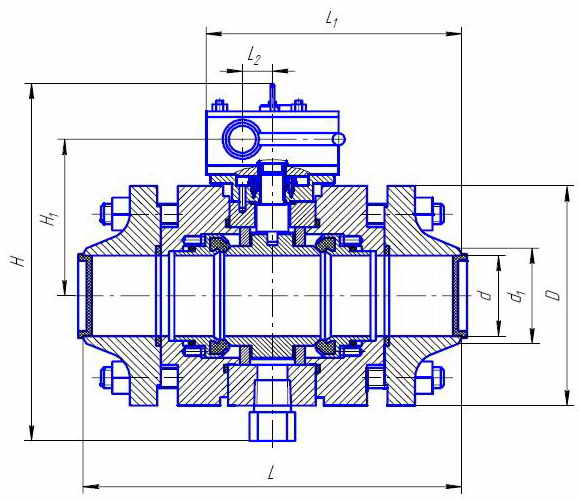

    Кран сферический с крышками и редуктором DN 150 мм PN 6,3; 8 МПа

    для увеличения откройте рисунок в новом окне

    Назначение

    Краны сферические с крышками и редуктором КС-150*6,3(8)-лс(с) являются надежным запорным устройством в магистральных системах природного газа, нефти, нефтепродуктов и неагрессивных жидкостей в умеренных и холодных климатических условиях.

    Корпус и фланцы изготавливаются из стали марок:
  • лс - сталь 09Г2С-6(7) - исполнение от минус 60°С;
  • с - сталь 20 - исполнение от минус 40°С.

    Техническая характеристика

    Температура проводимой среды
    не выше 120 °С
    Установочное положение
    любое
    Направление подачи среды
    любое
    Тип присоединения
    приварное
    Наработка на отказ
    не менее 600 циклов
    Полный средний ресурс
    4000 циклов
    Полный срок службы
    12 лет
    Герметичность
    по классу А ГОСТ 9544-93

    Качество изготовления обеспечивается системой, сертифицированной по ISO 9001.

    Изделие сертифицировано в соответствии с требованиями ГОСТ Р.

    Изготовление и поставка крана по ТУ 3742-006-12317765-97.

    Условное обозначение
    DN, мм
    PN, МПа (кгс/см2)
    Размеры, мм
    Масса, кг
    Привод
    L
    L1
    L2
    d
    d1
    D
    H
    H1
    B
    КСК-50*6,3-лс (с)
    150
    6,3 (63)
    510
    305
    50
    146
    161
    320
    512
    245
    -
    176
    ручной
    КСК-50*8-лс (с)
    8(80)
    механический

    Примечание:
  • Данная конструкция позволяет снимать кран для профилактики и ремонта, устанавливать его на магистраль без применения сварки
  • Рукоятка на редукторе может быть заменена на маховик

    По отдельному заказу кран поставляется с различными вариантами присоединения по Вашему требованию
