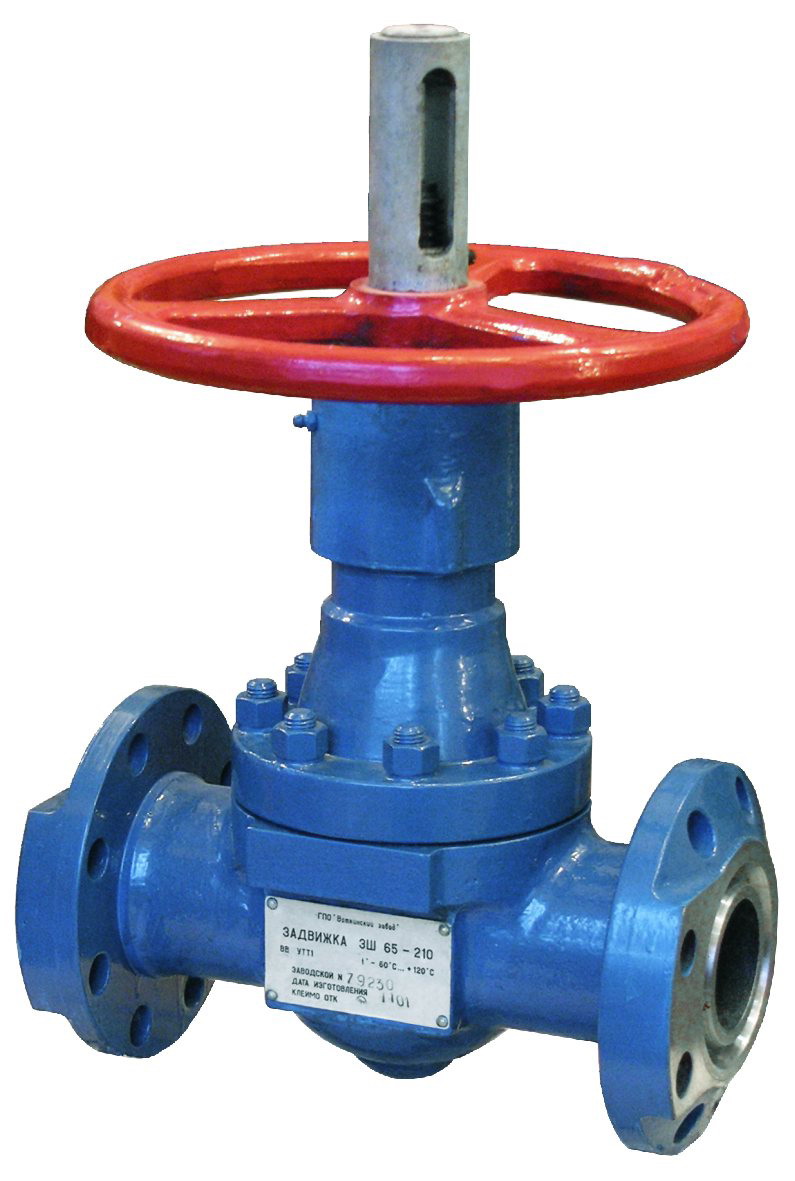

    Задвижки шиберные ЗШ 65-210

    для увеличения откройте рисунок в новом окне

    Назначение

    Задвижки шиберные ЗШ 65-210 полнопроходные, параллельные, с однопластинчатым шибером и выдвижным шпинделем, предназначены для работы в качестве запорного устройства устьевого оборудования и на трубопроводах, транспортирующих воду, нефть и газ с температурой рабочей среды до +120°С.

    Отличительные особенности

  • Облегченный вариант (масса снижена до 47 кг).
  • Полностью соответствует требованиям ГОСТ Р 51365-99, который гармонизирован в соответствии с требованиями стандарта APISpec.6A (устьевое оборудование)
  • Применены материалы основных деталей с учетом требований стандарта APISpec.6A (35ХМЛ, 09Г2С, 50ХФА, 40ХН2МА, 38Х2МЮА)
  • Литой корус

    Техническая характеристика

    Условный проход,мм
    65
    Условное давление, МПа (кг/см2)
    21,0 (210)
    Климатическое исполнение
    ХЛ (-60...+40°С)
    Рабочая среда
    нефть, природный газ, вода с содержанием механических примесей по обьему до 25 мг/л
    Температура транспортируемой среды, °С -60...+120
    Корпус литой
    Основные материалы: корпус сталь 35ХМЛ, 09Г2С
    шибер сталь 50ХФА с азотированным поверх. слоем
    седло сталь 38Х2МЮА
    Герметичность затвора класс А по ГОСТ 9544-93
    Присоединение к трубопроводу по РД-26-16-40-89 и по ГОСТ 28919-91

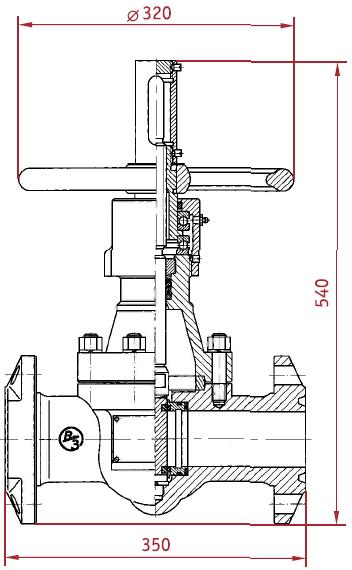

    Габаритные размеры, мм 350 х 320 х 540
    Масса, кг, не более 47
    Класс материала ВВ
    Установочное положение задвижки любое, кроме "маховиком вниз"
    Направление подачи рабочей среды любое
    Способ управления ручной
    Уровень технических требований УТТ1
    Полный срок службы, лет, не менее 10
    Полный средний ресурс, цикл, не менее 2000
    Наработка на отказ, цикл, не менее 500
    Средний срок службы до кап. ремонта, лет, не менее 5

    Изготовление и поставка задвижки ЗШ65х210 по ТУ3665-122-07538145-2001
