Клапана (затворы) обратные поворотные КУ-32(40,50,80,100,150,200,250)*2,5(6,10,16,25,40,63)-лс(с)М(С) типа 19с(лс,нж)11нж(3хл)У(Ухл) предназначены для перекрытия обратного потока рабочей среды в трубопроводах
Затворы изготавливаются из сталей с условным обозначением:
С - сталь 20 - для температуры окружающей среды от минус 40°С; проводимой - до 100°С и до 450°С;
ЛС-сталь 09Г2С-для температуры окружающей среды от минус 60°С, проводимой - до 100°С и до 450°С;
Н1 - сталь 12Х18Н10Т - для агрессивных сред с температурой окружающей среды от минус 60°С, проводимой - до 600°С;
Н2 - сталь 10Х17Н13МЗТ - для агрессивных сред с температурой окружающей среды от минус 60°С, проводимой - до 600°С.
Уплотнение в затворе - металл по металлу (коррозионностойкие стали). Присоединительные размеры фланцев по ГОСТ 12815 и ANSI B16.5 для PN 250 кгс/см2.
Нормы герметичности затвора по ГОСТ 13252.
Качество изготовления изделия обеспечивается системой, сертифицированной по ISO 9001.
Изделие сертифицировано в соответствии с требованиями ГОСТ Р.

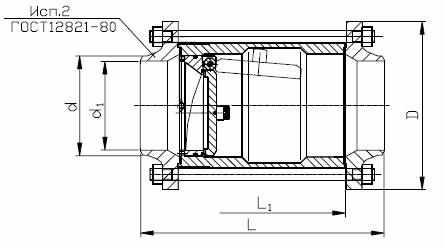

Техническая характеристика
условное обозначение
мм
PN, кгс/см2
2,5; 6
10
16
d
d1
D
L
L1
масса
d
d1
D
L
L1
масса
d
d1
D
L
L1
масса
мм
кг
мм
кг
мм
кг
КУ-32
32
39
31
120
190
120
5(7)
39
31
135
210
120
5(8)
39
31
135
210
120
5(8)
КУ-40
40
46
38
130
225
140
6(9)
46
38
145
230
140
7(10)
46
38
145
230
140
7(10)
КУ-50
50
58
49
140
225
150
6(9)
58
49
160
235
150
7(12)
58
49
160
245
150
7(12)
КУ-80
80
90
78
185
270
190
12(17)
90
78
195
290
190
12(19)
90
78
195
295
190
12(20)
КУ-100
100
110
96
205
300
215
13(20)
110
96
215
320
215
15(25)
110
96
215
320
215
15(25)
КУ-150
150
161
146
260
370
275
30(39)
161
146
280
395
275
34(50)
161
146
280
395
275
34(50)
КУ-200
200
222
202
315
450
335
50(54)
222
202
335
455
335
54(77)
222
202
335
465
335
58(80)
КУ-250
250
278
254
370
455
350
71(96)
278
254
390
475
350
90(119)
278
254
405
485
350
97(120)
условное обозначение
мм
PN, кгс/см2
25
40
63
d
d1
D
L
L1
масса
d
d1
D
L
L1
масса
d
d1
D
L
L1
масса
мм
кг
мм
кг
мм
кг
КУ-32
32
39
31
135
210
120
5(8,5)
39
31
135
210
120
5(8,5)
39
31
150
245
120
6(12)
КУ-40
40
46
38
145
235
140
7(11)
46
38
145
235
140
8(12)
46
37
165
275
140
9(19)
КУ-50
50
58
49
160
245
150
7(13)
58
48
160
245
150
9(15)
58
47
175
290
150
9(19)
КУ-80
80
90
78
195
300
190
15(24)
90
78
195
305
190
15(25)
90
77
210
340
190
18(33)
КУ-100
100
110
96
230
325
215
18(31)
110
96
230
350
215
22(36)
110
94
250
375
215
26(48)
КУ-150
150
161
146
300
420
275
39(64)
161
145
300
420
275
47(73)
161
142
340
490
275
54(103)
КУ-200
200
222
202
360
500
335
67(100)
222
200
375
511
335
78(126)
222
198
405
560
335
78(150)
КУ-250
250
278
254
425
505
350
105(154)
278
252
445
550
350
114(189)
278
246
470
585
350
134(242)
Масса в скобках - для затворов обратных поворотных с ответными фланцами
Изготовление и поставка по ТУ КУ 4416-080.00.
Изделия могут комплектоваться ответными фланцами, крепежом и прокладками.
При заказе указать обозначение изделия или PN, DN, проводимую среду, температуры окружающей и проводимой среды, марку материала, поставку с ответными фланцами и крепежом или без них.
