Кран сферический с крышками DN 50; 80; 100 мм PN 6,3; 8 МПа

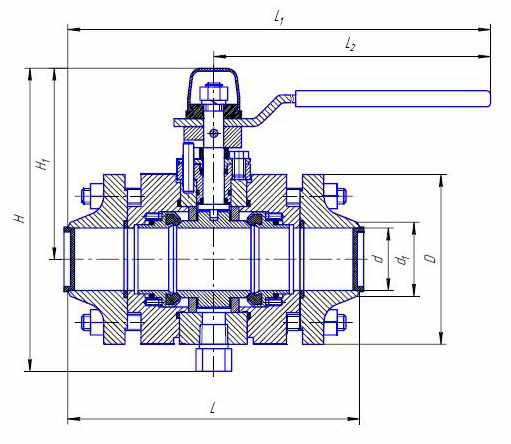

для увеличения откройте рисунок в новом окне
Назначение
Краны сферические с крышками КСК-50(80,100)*6,3(8)-лс(с) являются надежным запорным устройством в магистральных системах природного газа, нефти, нефтепродуктов и неагрессивных жидкостей в умеренных и холодных климатических условиях.
Корпус и фланцы изготавливаются из стали марок:
лс - сталь 09Г2С-6(7) - исполнение от минус 60°С;
с - сталь 20 - исполнение от минус 40°С.
Техническая характеристика
Температура проводимой среды
не выше 120 °С
Установочное положение
любое
Направление подачи среды
любое
Тип присоединения
приварное
Наработка на отказ
не менее 600 циклов
Полный средний ресурс
4000 циклов
Полный срок службы
12 лет
Герметичность
по классу А ГОСТ 9544-93
Качество изготовления обеспечивается системой, сертифицированной по ISO 9001.
Изделие сертифицировано в соответствии с требованиями ГОСТ Р.
Изготовление и поставка крана по ТУ 3742-006-12317765-97.
Условное обозначение
DN, мм
PN, МПа (кгс/см2)
Размеры, мм
Масса, кг
Привод
L
L1
L2
d
d1
D
H
H1
B
КСК-50*6,3-лс (с)
50
6,3 (63)
8(80)
220
355
245
48
58
128
228
142
-
14.5
ручной
КСК-50*8-лс (с)
КСК-80*6,3-лс (с)
80
320
560
400
77
89
205
316
193
-
43
КСК-80*8-лс (с)
КСК-100*6,3-лс (с)
100
350
675
500
96
110
225
345
210
-
66
КСК-100*8-лс (с)
Примечание: Данная конструкция позволяет снимать кран для профилактики и ремонта, устанавливать его на магистраль без применения сварки.
По отдельному заказу кран поставляется с различными вариантами присоединения по Вашему требованию
