Клапан обратный подьемный PN100, 160, 200, 250 кгс/см2; DN15, 20, 25 (ККО - типа 16с48нж, 16лс48нж, 16нж48нж и ККОП - типа 16с48п, 16лс48п, 16нж48п)
для увеличения откройте рисунок в новом окне
Назначение

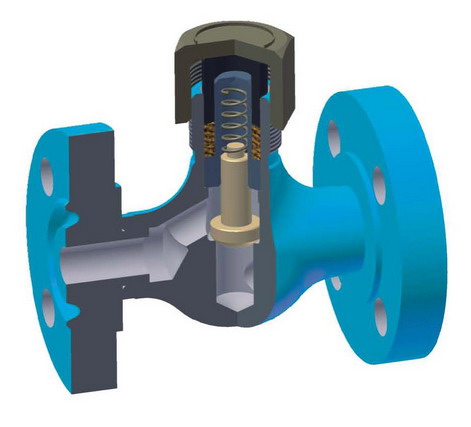

Клапана обратные подьемные ККО-15(20,25)*100(160,200,250)-с(лс)Р(М,С) типа 16с(лс,нж)48нж и ККОП-15(20,25)*100(160,200,250)с(лс)С типа 16с(лс,нж)48п предназначены для предотвращения обратного потока рабочей среды в трубопроводах
Установочное положение на горизонтальных трубопроводах - колпачком вверх.
Проводимая среда - воздух, пар, газы - природный и попутный, вода техническая, нефтепродукты, агрессивные среды.
Клапан изготавливается из сталей марок:
сталь 20 - для окружающей среды с температурой от минус 40°С , проводимой - до плюс 450°С ;
сталь 09Г2С - для окружающей среды с температурой от минус 60°С, проводимой - до 450°С ;
сталь 12Х18Н10Т - для агрессивной среды с температурой окружающей среды от минус 60°С , проводимой - до плюс 600°С ;
сталь 10Х17Н13МЗТ - для агрессивной среды с температурой окружающей среды от минус 60°С , проводимой - до плюс 600°C.
Изделия ККОП - для проводимой среды с температурой до 100°С. Уплотнительные поверхности седла и тарелки изделий ККО выполнены из коррозионной стали, изделий ККОП - седло и тарелка из коррозионной стали.
Корпуса и фланцы выполнены методом объемной штамповки. Норма герметичности изделий ККО - по ГОСТ 11823, изделий ККОП - класс А по ГОСТ 9544.
Качество изготовления клапана обеспечивается системой, сертифицированной по ISO 9001.
Изделие сертифицировано в соответствии с требованиями ГОСТ Р.
Основные параметры:
соединение под приварку
условное обозначение
DN, мм
PN, кгс/см2
100, 160, 200, 250
d
d1
d2
L
L2
H
масса
мм
кг
ККО
15
G 1/2
12
19
90
80
80
1.5
ККОП
12
19
200
1,7
ККО
20
G 1/2
18
26
110
96
90
2,3
ККОП
18
26
210
2,6
ККО
25
G 1/2
25
33
130
120
90
2,5
ККОП
25
33
230
2,8
фланцевое соединение
условное обозначение
DN, мм
PN, кгс/см2
100
160
200
250
D
L
L1
H
масса
D
L
L1
H
масса
D
L
L1
H
масса
D
L
L1
H
масса
мм
кг
мм
кг
мм
кг
мм
кг
ККО
15
105
134
240
80
4 (7)
105
134
250
160
4 (7)
120
190
308
80
7 (10,8)
120
216
358
80
7,1 (11,5)
ККОП
ККО
20
125
158
276
90
6,1 (11,3)
125
158
284
190
6,1 (11,3)
130
220
344
90
8,2 (15)
130
230
392
90
8,3 (15,7)
ККОП
ККО
25
135
182
308
7,1 (12,9)
135
182
308
7,1 (12,9)
150
254
422
11,3 (19,6)
150
254
422
11,7 (21)
ККОП
Масса в скобках для изделий с ответными фланцами
Изготовление и поставка по ТУ 3742-003-08620564-98.
Изделия фланцевого соединения могут комплектоваться ответными фланцами, крепежом и прокладками.
При заказе указать обозначение изделия или PN, DN, проводимую среду, температуру окружающей и проводимой сред, марку материала корпуса, поставку с ответными фланцами и крепежом или без них.
