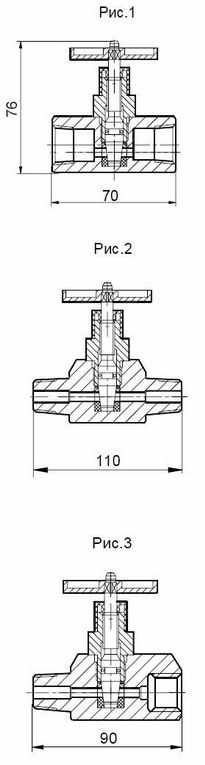

для увеличения откройте чертеж в новом окне |
Назначение
Современные и надежные вентили стальные прямоточные с эластомерным уплотнением (ВПЭ) служат для установки в качестве запорных устройств на вторичных отводах арматуры и трубопроводах для добычи, транспортировки и переработки нефти, нефтепродуктов и природного газа (отбор проб и т. д.)
Условный проход Dу 5 мм , 3/16 "
Вентили ВПЭ изготовляются из сталей марок:
сталь 20 - для окружающей среды с температурой до минус 40°С;
сталь 09Г2С - для окружающей среды с температурой до минус 60°С;
сталь 12Х18Н10Т - для агрессивной среды (температура окружающей среды до минус 60°С );
сталь 10Х17Н13М3Т - для агрессивной среды (температура окружающей среды до минус 60°С)
Изделия сертифицированы по Spec 6A API и ГОСТ Р.
Качество изготовления вентилей обеспечивается системой, сертифицированной по ISO 9001.
Преимущества
Вентили ВПЭ оснащены эластомерным уплотнением, что обеспечивает полную герметизацию системы при минимальном усилии на рукоятке.
Изготовление из специальной стали гарантирует работоспособность вентилей при температуре окружающей среды от минус 60°С до плюс 60°С.
Класс материала по классификации Spec 6A API - BB.
Техническая характеристика
Проводимая среда: нефть, газ, газоконденсат, вода с суммарным содержанием СО2 и Н2S до 0,003% по объему.
Температура проводимой среды, °С - не выше 120
ОБОЗНАЧЕНИЕ ВЕНТИЛЯ |
ПРИСОЕДИНИТЕЛЬНАЯ РЕЗЬБА |
Темп. окруж. среды до °С |
PN не более |
Рис |
Масса кг |
Слева |
Справа |
MПa |
кгс/см2 |
psi |
ВПЭ 5х16 У Rc1/2-B Rc1/2-B |
Rc 1/2 (внутр) |
Rc 1/2 (внутр) |
-40 |
16 |
160 |
2285 |
1 |
0.41 |
ВПЭ 5х35 У Rc1/2-B Rc1/2-B |
Rc 1/2 (внутр) |
Rc 1/2 (внутр) |
-40 |
35 |
350 |
5000 |
1 |
0.45 |
ВПЭ 5х35 У K1/2-B K1/2-B |
K 1/2" (внутр) |
K 1/2" (внутр) |
-60 |
35 |
350 |
5000 |
1 |
0.45 |
ВПЭ 5х35 ХЛ Rc1/2-B Rc1/2-B |
Rc 1/2 (внутр) |
Rc 1/2 (внутр) |
-60 |
35 |
350 |
5000 |
1 |
0,45 |
ВПЭ 5х35 ХЛ K1/2-B K1/2-B |
K 1/2" (внутр) |
K 1/2" (внутр) |
-60 |
35 |
350 |
5000 |
1 |
0.45 |
ВПЭ 5х35 ХЛ М20х1,5-В М20х1,5-В |
M20x1,5-6H (внутр) |
M20x1,5-6H (внутр) |
-60 |
35 |
350 |
5000 |
1 |
0.5 |
ВПЭ 5х35 ХЛ K1/2-Н K1/2-Н |
K 1/2" (наруж) |
K 1/2" (наруж) |
-60 |
35 |
350 |
5000 |
2 |
0.75 |
ВПЭ 5х35 ХЛ K1/2-Н М20х1,5-B |
K 1/2" (наруж) |
M20x1,5-6H (внутр) |
-60 |
35 |
350 |
5000 |
3 |
0.63 |
ВПЭ 5х35 ХЛ K1/2-Н K1/2-B |
K 1/2" (наруж) |
K 1/2" (внутр) |
-60 |
35 |
350 |
5000 |
3 |
0.63 |
ВПЭ 5х35 ХЛ K3/4-B K3/4-B |
K 3/4" (внутр) |
K 3/4" (внутр) |
-60 |
35 |
350 |
5000 |
1 |
0.5 |
ВПЭ 5х35 ХЛ М22х1,5-Н М22х1,5-Н |
M22x1,5 (наружная) |
M22x1,5 (наружная) |
-60 |
35 |
350 |
5000 |
2 |
0.7 |
По требованию заказчика возможна поставка вентилей в исполнении К1 (содержание СО2 до 6%) и К2 (содержание СО2 и Н2S до 6% каждого), а также поставка вентилей с другими присоединительными резьбами.
Изготовление и поставка вентилей по ББББ.491112.001 ТУ.
|
