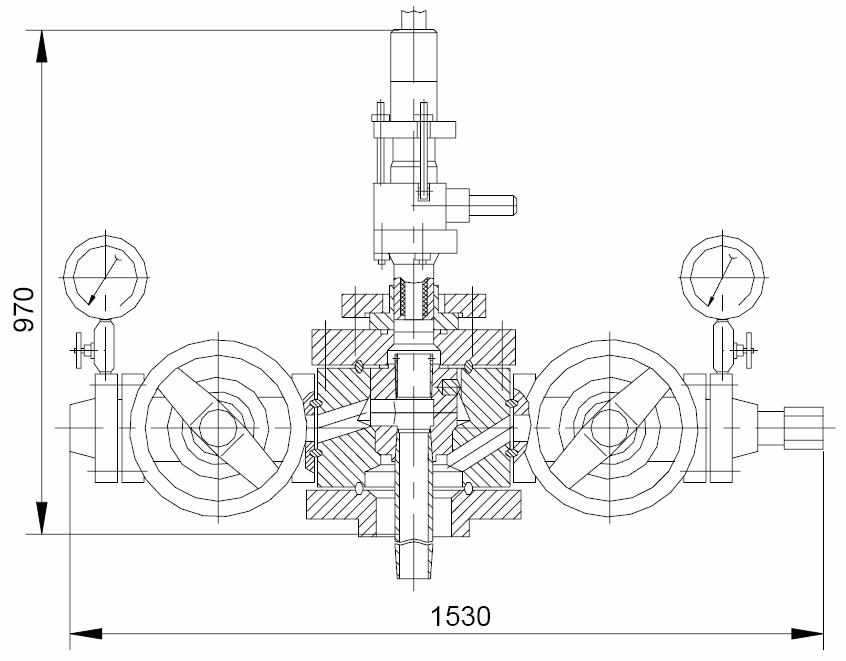

для увеличения откройте чертеж в новом окне |
Назначение
Арматура штангонасосная АШ-65х21ХЛ-Ф малогабаритная является надёжным средством оснащения технологических процессов на нефтепромыслах и предназначена для обвязывания одного или двух скважинных трубопроводов, контроля и управления потоком скважинной среды, герметизации штока штангового насоса.
Изделие сертифицировано по Spec 6A API и ГОСТ Р.
Качество изготовления арматуры обеспечивается системой, сертифицированной по ISO 9001.
Преимущества
Конструкция арматуры позволяет компенсировать погрешности установки станка - качалки, производить замену сальниковой набивки без глушения скважины (под давлением).
Арматура снабжена автоматическим устройством, перекрывающим скважину в случае обрыва штока. Перепускное устройство, расположенное в корпусе трубной головки, делает ненужной наружную обвязку затрубъя с выкидом , что снижает габариты арматуры.
В сравнении со штангонасосной арматурой традиционных схем, габариты данной арматуры по высоте меньше в 2,7 раза, масса в 2,3 раза.
Класс материала по классификации Spec 6A API - BB.
Изделие сертифицировано по Spec 6A API и ОСТ Р.
Качество изготовления арматуры обеспечивается системой, сертифицированной по ISO 9001.
Техническая характеристика:
Условный проход, мм (дюйм) |
65 (2 9/16) |
Рабочее давление, МПа (psi) |
21 (3000) |
Диаметр подвешиваемого скважинного трубопровода, мм |
73 |
Проводимая среда |
нефть, газ, газоконденсат, вода с суммарным содержанием СО2 и Н2S до 0,003% по объему |
Температура проводимой среды, С |
не выше 120 |
Температура окружающей среды, С |
от -60 до +60 |
Масса, кг |
470 |
По требованию заказчика возможна поставка арматуры в исполнении К1 (содержание СО2 до 6%) и К2 (содержание СО2 и Н2S до 6% каждого).
Изготовление и поставка по АШ.00.000 ТУ.
|
