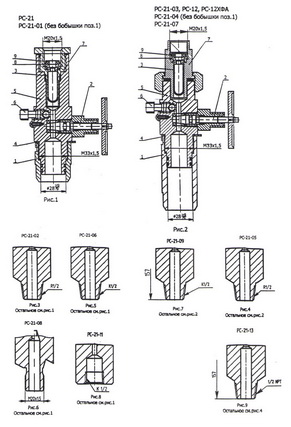

для увеличения откройте чертеж в новом окне |
Назначение
Разделители сред РС-21 (РС-21-01, РС-21-02, РС-21-03, РС-21-04, РС-21-05, РС-21-06, РС-21-07, РС-21-08, РС-21-09, РС-21-11, РС-21-12, РС-21-12ХФА, РС-21-13) предназначены для установки и предохранения манометра от размораживания во время эксплуатации при отрицательных температурах окружающей среды.
Изделие сертифицировано по Spec 6A API и ГОСТ Р.
Качество изготовления изделий обеспечивается системой, сертифицированной по ISO 9001.
Преимущества
Надежная работа в комплекте с манометром в диапазоне давления до 35 МПа, при температуре до минус 60°С за счет конструкции и применения специальных материалов.
Полная герметизация каналов подвода проводимой среды к манометру с мембраной перед их снятием за счет эластомерного уплотнения.
Материал корпуса - коррозионно-стойкая жаропрочная сталь 20Х13.
Класс материала по классификации Spec 6A API - BB.
Техническая характеристика
Рабочее давление, МПа (psi) - 35 (5000)
Температура окружающей среды, °С - от -60 до +60.
Проводимая среда - нефть, газ, газоконденсат, нефтепродукты, вода пластовая пресная, вода морская с суммарным содержанием СО2 и Н2S до 6% по обьему каждого.
Температура проводимой среды, °С - не выше +120.
Обозначение изделия |
Рис |
Материал корпуса |
Тип присоединения |
Габариты, мм |
РС-21 |
1 |
ст.20Х13 |
с бобышкой ст.09Г2С |
103х54х152 |
РС-21-01 |
1 |
ст.20Х13 |
М33х1,5 |
103х54х142 |
РС-21-02 |
3 |
ст.20Х13 |
R1/2 |
103х54х157 |
РС-21-06 |
5 |
ст.20Х13 |
К1/2 |
103х54х157 |
РС-21-08 |
6 |
ст.20Х13 |
М20х1,5 |
103х54х157 |
РС-21-11 |
8 |
ст.20Х13 |
К1/2-Вн |
103х54х157 |
РС-21-03 |
2 |
ст.20Х13 |
с бобышкой ст.09Г2С |
103х54х190 |
РС-21-04 |
2 |
ст.20Х13 |
М33х1,5 |
103х54х142 |
РС-21-07 |
2 |
ст.12Х18Н10Т |
с бобышкой ст.08Х18Н10Т |
103х54х190 |
РС-21-12 |
2 |
ст.20Х13 |
с бобышкой ст.09Г2С |
103х54х205 |
РС-21-12ХФА |
2 |
ст.20Х13 |
с бобышкой ст.13ХФА |
103х54х205 |
РС-21-05 |
4 |
ст.20Х13 |
R1/2 |
103х54х157 |
РС-21-09 |
7 |
ст.20Х13 |
К1/2 |
103х54х157 |
РС-21-13 |
9 |
ст.20Х13 |
1/2NPT |
103х54х157 |
Масса, кг - не более 1,1.
Возможно изготовление и поставка по 209 АФ.00.000 ТУ, и другим ТУ.
|
