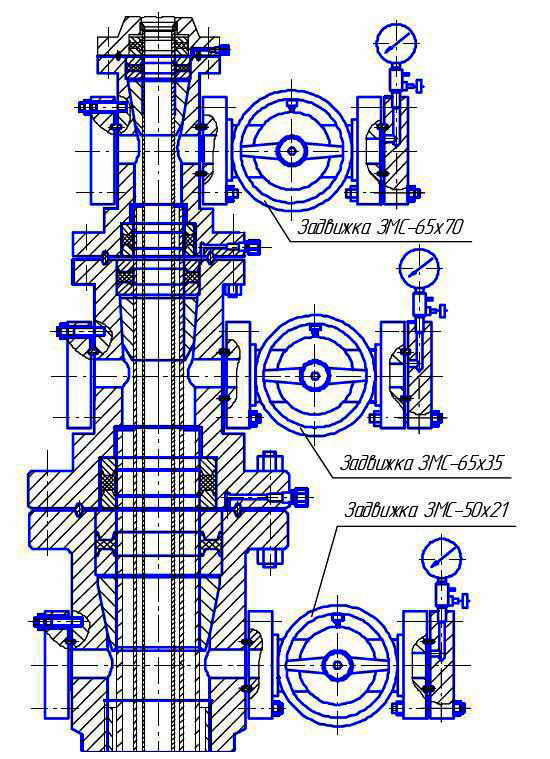

для увеличения откройте чертеж в новом окне |
Назначение
Обвязка колонная ОКК3 предназначена для обвязывания трех обсадных колонн, выступающих над устьем скважины, с целью герметизации межколонного пространства и контроля давления в нем.
Обвязка колонная оснащена трубодержателями клиновыми для подвешивания колонны технической и эксплуатационной.
Для герметизации межколонного пространства предусмотрены пакеры, размещенные между верхними и нижними распорными кольцами.
Наличие сдвоенных пакеров позволяет произвести опрессовку фланцевых соединений корпуса головки трубной с верхним корпусом обвязки колонной и корпуса верхнего с корпусом нижним обвязки колонной.
Изделие сертифицировано по Spec 6A АPI и ГОСТ Р. Качество изготовления изделия обеспечивается системой, сертифицированной по ISO 9001
Техническая характеристика
Рабочее давление, МПа (psi) |
70 (10000) |
Условные диаметры обвязываемых колонн, мм |
140, 146, 168, 219, 245, 299, 324, 426 |
Проводимая среда: |
нефть, газ, газоконденсат, вода пластовая с суммарным содержанием СО2 и Н2S до 0,003% по обьему |
Температура проводимой среды, С не выше |
120 |
Температура окружающей среды, С |
от -60 до +60 |
По требованию заказчика возможна поставка обвязки колонной в исполнении К1 (содержание СО2 до 6%) и К2 (содержание СО2 и Н2S до 6% каждого).
Изготовление и поставка по 16 ОКК.00.000 ТУ.
|
