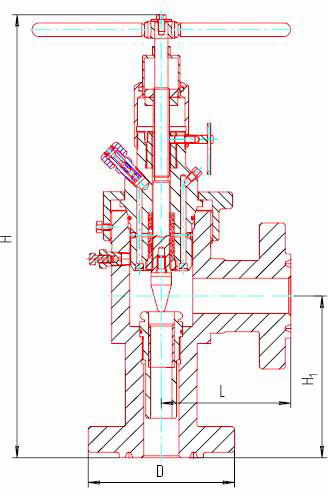

для увеличения откройте чертеж в новом окне |
Назначение
Дроссель регулируемый ДР является надёжным средством регулирования режима работы скважины.
Изделие сертифицировано по Spec 6A API и ГОСТ Р.
Качество изготовления изделия обеспечивается системой, сертифицированной по ISO 9001.
Преимущества
Детали дросселя, с помощью которых регулируется расход скважинного продукта (насадка штока и втулки - насадки), изготовлены из износостойких и коррозионно - стойких материалов.
Конструкция дросселя позволяет плавно регулировать расход проводимой среды на всем диапазоне условного прохода с контролем по шкале.
Класс материала по классификации Spec. 6A API - BB
Техническая характеристика
Проводимая среда |
нефть, газ, газоконденсат, вода с содержанием механических примесей 0,5% по объёму с суммарным содержанием СО2 и H2 S до 0,003% по объему |
Температура проводимой среды , С |
не выше 120 |
Температура окружающей среды , С |
от -60 до +60 |
По требованию заказчика возможна поставка дросселей в исполнении К1 (содержание СО2 до 6%) и К2 (содержание СО2 и H2S до 6% каждого)
Условное
обозначение |
DN, мм (in) |
PN, МПа (psi) |
Диаметр регулир. прохода |
Н |
Н1 |
L |
D |
Присоедин. размеры |
ДР-50*14ХЛ |
50 (2 1/16)
|
14(2000) |
до 25 |
660 |
238 |
190 |
165 |
API 6A |
ДР-50*21ХЛ |
21(3000) |
215 |
ДР-50*35ХЛ |
35(5000) |
ДР-50*70ХЛ |
70(10000) |
805 |
298 |
225 |
200 |
ГОСТ 28919, API 6A |
ДР-65*14ХЛ-Ф |
65 (2 9/16) |
14(2000) |
597 |
187 |
167 |
195 |
РД 26-16-40 |
ДР-65*21ХЛ |
21(3000) |
620 |
210 |
190 |
245 |
ГОСТ 28919 |
ДР-65*21ХЛ-Ф |
610 |
200 |
180 |
195 |
РД 26-16-40 |
ДР-65*35ХЛ |
35(5000) |
245 |
ГОСТ 28919 |
ДР-65*70ХЛ |
70(10000) |
790 |
298 |
225 |
230 |
ДР-80*14ХЛ |
80 (3 1/8) |
14(2000) |
до 50 |
902 |
289 |
210 |
API 6A |
ДР-80*21ХЛ |
21(3000) |
790 |
298 |
242 |
ГОСТ 28919, API 6A |
ДР-80*35ХЛ |
35(5000) |
265 |
ДР-80*70ХЛ |
70(10000) |
950 |
255 |
270 |
270 |
ДР-100*21ХЛ |
100 (4 1/16) |
21(3000) |
до 75 |
885 |
296 |
264 |
292 |
ГОСТ 28919 |
ДР-100*35ХЛ |
35(5000) |
1008 |
320 |
260 |
310 |
Изготовление и поставка по 209 АФ.00.000 ТУ. |
