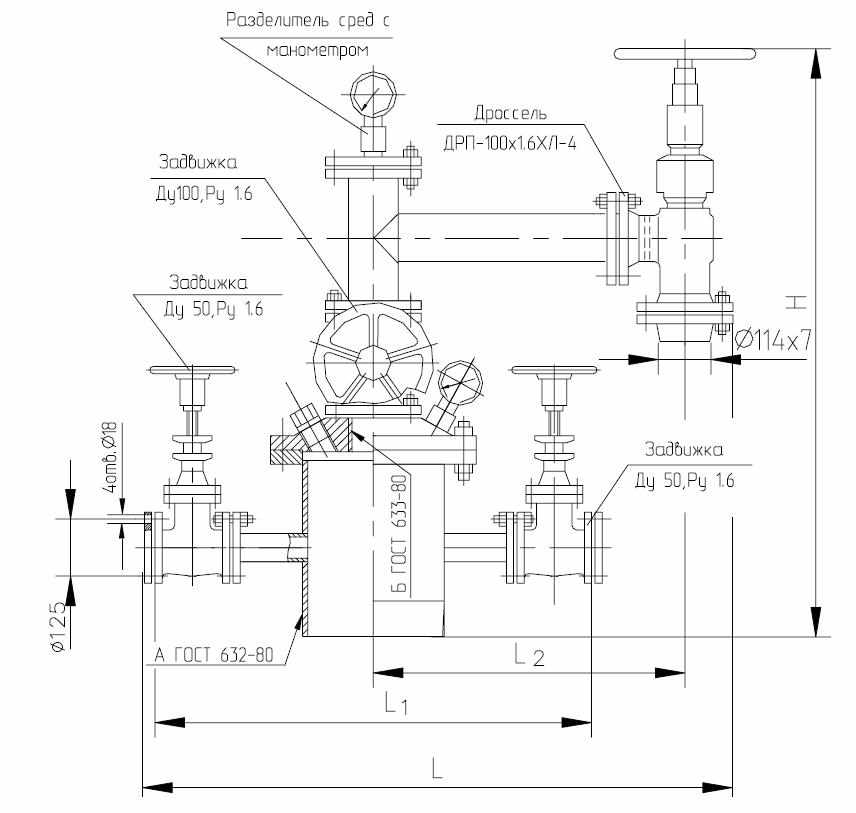

для увеличения откройте чертеж в новом окне |
Назначение
Обвязка устья водозаборных скважин (ОВС) предназначена для герметизации устья водозаборных скважин, подвески скважинного трубопровода и направления скважинной среды в манифольд. Эксплуатация в умеренных и холодных климатических регионах.
Качество изготовления изделия обеспечивается системой, сертифицированной по ISO 9001.
Преимущества
Обвязка устья водозаборных скважин разработана для оснащения новых высокоэффективных технологий поддерживания пластового давления - добычи пластовой, сеноманской воды с целью последующей закачки в нагнетательные скважины.
В конструкции обвязки предусмотрены: герметизация ввода кабеля электропогружного насоса, подсоединения прибора контроля уровня добываемой среды, манометры для контроля давления в трубе и затрубе, установленные через разделители сред для исключения перемерзания в зимнее время, высокоэффективный регулируемый дроссель с перфорированной клеткой для работы при больших расходах и перепадах давления.
Техническая характеристика
| Проводимая среда |
вода пластовая, сеноманская с суммарным содержанием Н2S и СО2 до 0,003 % по объему |
| Температура проводимой среды °С |
не выше 100 |
| Температура окружающей среды °С |
от - 60 до + 60 |
| Основные параметры |
ОВС-178х100-1,6ХЛ |
ОВС-324х100-1,6ХЛ |
ОВС-426х100-1,6ХЛ |
| Условный проход, мм: |
|
- ствола |
100 |
100 |
100 |
- боковых отводов |
50 |
50 |
50 |
| Рабочее давление, МПа |
1,6 |
1,6 |
1,6 |
| Установка на кондуктор с резьбой А, мм |
ОТТМ 178, ГОСТ 632 |
ОТТМ 324, ГОСТ 632 |
треугольная короткая 426 ГОСТ 632 |
| Резьба во фланце - трубодержателе Б, мм |
89 ГОСТ 633 |
114 ГОСТ 633 |
114 ГОСТ 633 |
| Условный проход подвешиваемого скважинного трубопровода, мм |
89 |
114 |
114 |
| Срок службы, год |
15 |
15 |
15 |
| Длина L, мм |
1340 |
1418 |
1512 |
| Длина L1, мм |
860 |
1006 |
1100 |
| Длина L2, мм |
758 |
758 |
758 |
| Высота Н, мм |
1440 |
1388 |
1388 |
| Масса, кг |
318 |
349 |
420 |
Изготовление и поставка по ОВС.00.000 ТУ |
