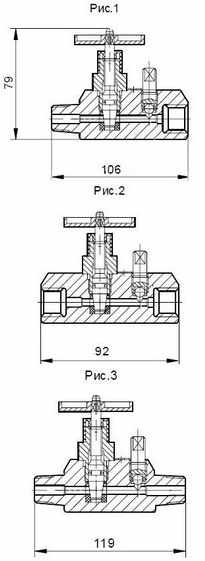

для увеличения откройте чертеж в новом окне |

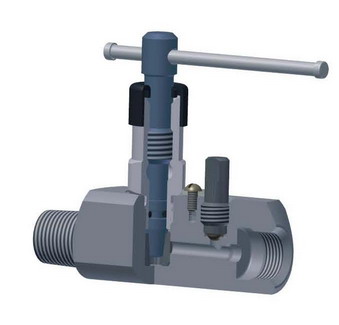

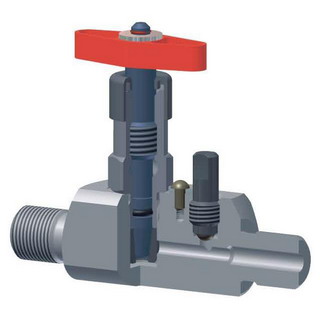

Назначение
Современные и надежные вентили стальные прямоточные с эластомерным уплотнением ВПЭМ служат для установки в качестве запорных устройств на вторичных отводах арматуры и трубопроводах для добычи, транспортировки и переработки нефти, нефтепродуктов, других жидкостей и природного газа для подсоединения манометров, отбора проб и т. д.
Вентили ВПЭМ изготовляются из сталей марок:
сталь 20 - для окружающей среды с температурой до минус 40°С;
сталь 09Г2С - для окружающей среды с температурой до минус 60°С;
сталь 12Х18Н10Т для агрессивной среды (температура окружающей среды до минус 60°С);
сталь 10Х17Н13М3Т - для агрессивной среды (температура окружающей среды до минус 60°С).
Изделия сертифицированы по Spec 6A API и ГОСТ Р.
Качество изготовления вентилей обеспечивается системой, сертифицированной по ISO 9001.
Преимущества
Вентили ВПЭМ оснащены эластомерным уплотнением, что обеспечивает полную герметизацию системы при минимальном усилии на рукоятке.
Наличие дополнительно стравливающего клапана обеспечивает безопасную замену манометра.
Класс материала по классификации Spec 6A API - ВВ.
Техническая характеристика
| Условный проход DN |
5 мм; 3/16" |
| Рабочее давление PN |
35 МПа, 350 кгс/см2, 5000 psi |
70 МПа, 700 кгс/см2, 10000 psi |
| Проводимая среда |
нефть, газ, газоконденсат, вода с суммарным содержанием СО2 и Н2S до 0,003% по объему |
| Температура проводимой среды |
не выше 120 С |
| Температура окружающей среды |
от - 60 С до +60 С |
Обозначение вентиля |
Присоединительная резьба |
Рис |
Масса |
Слева |
Справа |
ВПЭМ 5х35ХЛ R1/2-Н М20х1,5-В |
R1/2 (нар) |
М20х1,5(вн) |
1 |
0.87 |
ВПЭМ 5х35ХЛ М20х1,5-В М20х1,5-В |
М20х1,5(вн) |
М20х1,5(вн) |
2 |
0.80 |
ВПЭМ 5х35ХЛ М20х1,5-Н М20х1,5-Н |
М20х1,5(нар) |
М20х1,5(нар) |
3 |
0.90 |
ВПЭМ 5х35ХЛ K1/2-Н М20х1,5-В |
K 1/2" (нар) |
М20х1,5(вн) |
1 |
0,87 |
ВПЭМ 5х35ХЛ K1/2-B М20х1,5-В |
K 1/2" (вн) |
М20х1,5(вн) |
2 |
0,80 |
ВПЭМ 5х35ХЛ K3/4-B М20х1,5-В |
K 3/4" (вн) |
М20х1,5(вн) |
2 |
0.80 |
ВПЭМ 5х35ХЛ 1/2"LP М20х1,5-В-6А |
1/2" LP |
М20х1,5(вн) |
1 |
0,87 |
ВМ 5х70ХЛ R1/2-Н М20х1,5-В |
R1/2 (нар) |
М20х1,5(вн) |
- |
0,87 |
ВМ 5х70ХЛ K1/2-Н М20х1,5-В |
K 1/2" (нар) |
М20х1,5(вн) |
- |
0,87 |
По требованию заказчика возможна поставка вентилей в исполнении К1 (содержание СО2 до 6%) и К2 (содержание СО2 и Н2S до 6% каждого), а также поставка вентилей с другими присоединительными резьбами.
Изготовление и поставка вентилей по ББББ.491112.001 ТУ.
|
