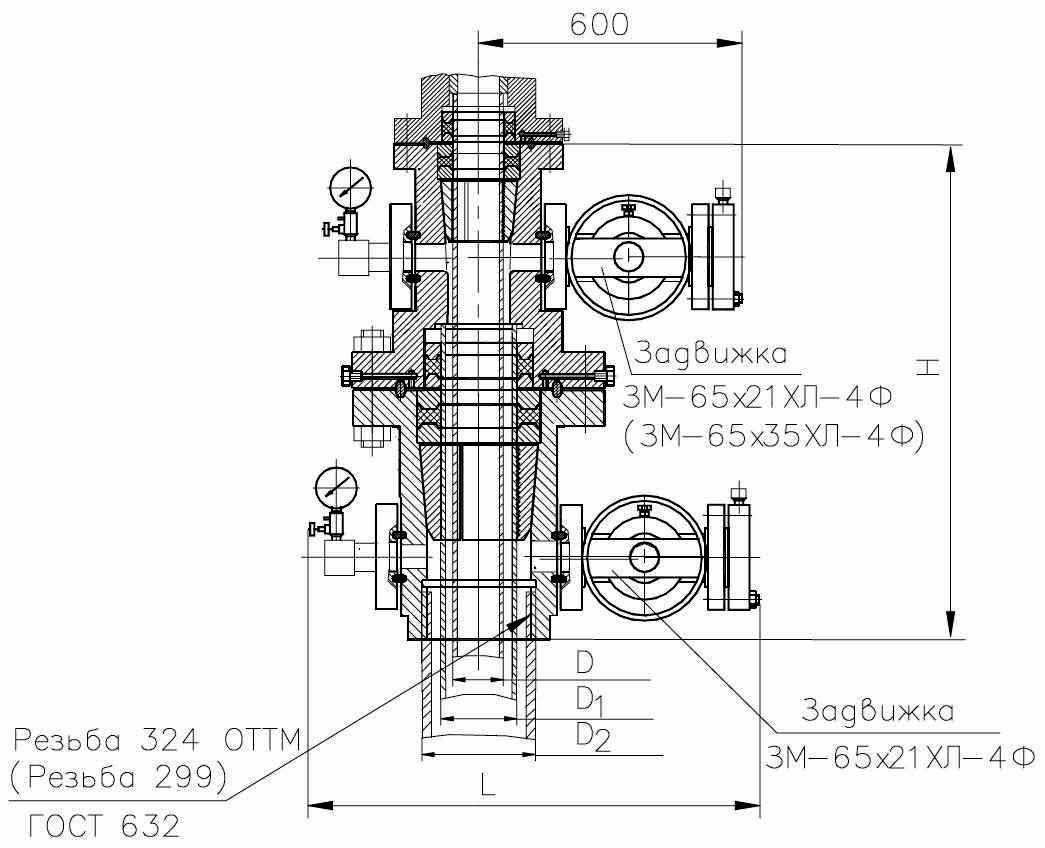

для увеличения откройте чертеж в новом окне |
Назначение
Обвязка колонная ОКК2 предназначена для обвязывания трех обсадных колонн, выступающих над устьем скважины, с целью герметизации межколонного пространства и контроля давления в нем.
Обвязка колонная оснащена трубодержателями клиновыми для подвешивания колонны технической и эксплуатационной.
Для герметизации межколонного пространства предусмотрены пакеры, размещенные между верхними и нижними распорными кольцами.
Наличие сдвоенных пакеров позволяет произвести опрессовку фланцевых соединений корпуса головки трубной с верхним корпусом обвязки колонной и корпуса верхнего с корпусом нижним обвязки колонной.
Изделие сертифицировано по Spec 6A АPI и ГОСТ Р.
Качество изготовления изделия обеспечивается системой, сертифицированной по ISO 9001.
Техническая характеристика
Проводимая среда: нефть, газ, газоконденсат, вода пластовая с суммарным содержанием СО2 и H2S до 0,003% по объему.
Температура проводимой среды, °С не выше 120
Температура окружающей среды, °С от -60 до +60
По требованию заказчика возможна поставка обвязок колонных в исполнении К1 (содержание СО2 до 6%) и К2 (содержание СО2 и Н2S до 6% каждого).
Таблица исполнений
Шифр |
МПа(psi) |
D,мм |
D1, мм |
D2, мм |
L, мм |
Н, мм |
Масса, кг |
ОКК2-21-146х245х324ХЛ-4Ф |
21(3000) |
146 |
245 |
324 |
1168 |
1103 |
1031 |
ОКК2-21-146х219х299ХЛ-4Ф |
21(3000) |
146 |
219 |
299 |
1118 |
1103 |
1040 |
ОКК2-21-140х219х299ХЛ-4Ф |
21(3000) |
140 |
219 |
299 |
1151 |
1100 |
1290 |
ОКК2-35-168х245х324ХЛ-4Ф |
35(5000) |
168 |
245 |
324 |
942 |
1145 |
1197 |
ОКК2-35-140х219х299ХЛ-4Ф |
35(5000) |
140 |
219 |
299 |
1155 |
1140 |
1410 |
ОКК2-70-168х245х324ХЛ |
70(10000) |
168 |
245 |
324 |
3400 |
1205 |
1740 |
Изготовление и поставка по 16 ОКК.00.000 ТУ |
