Назначение
Устьевые сальники (СУ-73-32ХЛ-4М*) предназначены для герметизации полированного штока штангового насоса на устье скважины.
Применение износостойких манжет, изготовленных из специальной резинопластмассовой смеси с малым коэффициентом трения, обеспечивает бесперебойную работу сальника. Конструкция сальника позволяет компенсировать отклонение штока при работе станка - качалки. Конструктивно сальники выполнены в трех исполнениях с различными функциональными возможностями.
Сальник |
Герметизация штока |
Превентор |
Отсечное устройство |
Масса |

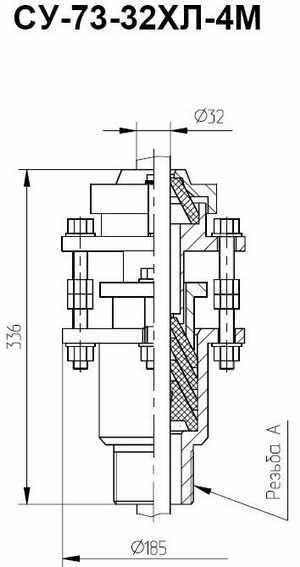

СУ-73-32ХЛ-4М |
+ |
- |
- |
21 |

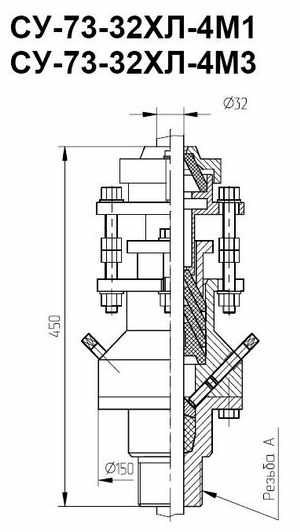

СУ-73-32ХЛ-4М1 |
+ |
+ |
- |
36 |

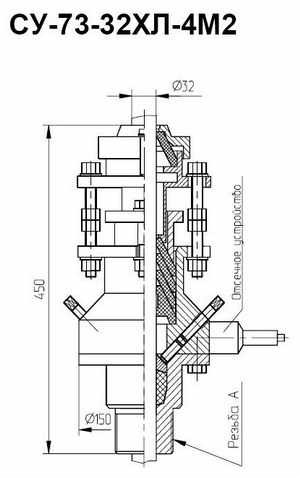

СУ-73-32ХЛ-4М2 |
+ |
+ |
+ |
37 |
СУ-73-32ХЛ-4М3 |
+ |
+ |
- |
36 |
Превентор - позволяет производить замену манжет и ремонт сальника без глушения скважины.
Отсечное устройство - позволяет герметизировать скважину в случае обрыва штока.
Класс материала по классификации API - ВВ.
Качество изготовления обеспечивается системой, сертифицированной по ISO 9001.
Изделия сертифицированы в соответствии с ГОСТ Р .
Техническая характеристика
Рабочее давление, МПа (psi) |
- в статике |
14 (2000) |
- в динамике (при работе штангового насоса) |
4 (570) |
Присоединительная резьба, А |
73 ГОСТ 633 |
В73 ГОСТ 633 |
2 7/8" UPT BG |
Проводимая среда |
нефть, газ, газоконденсат, вода с суммарным содержанием СО2 и Н2S до 0,003% по объему |
Температура проводимой среды, °С |
не выше 120 |
Температура окружающей среды, °С |
от -60 до +60 |
По требованию заказчика возможна поставка сальников устьевых в исполнении К1 (содержание СО2 до 6%) и К2 (содержание СО2 и H2S до 6% каждого).
Изготовление и поставка по СУ.00.000 ТУ.
|
