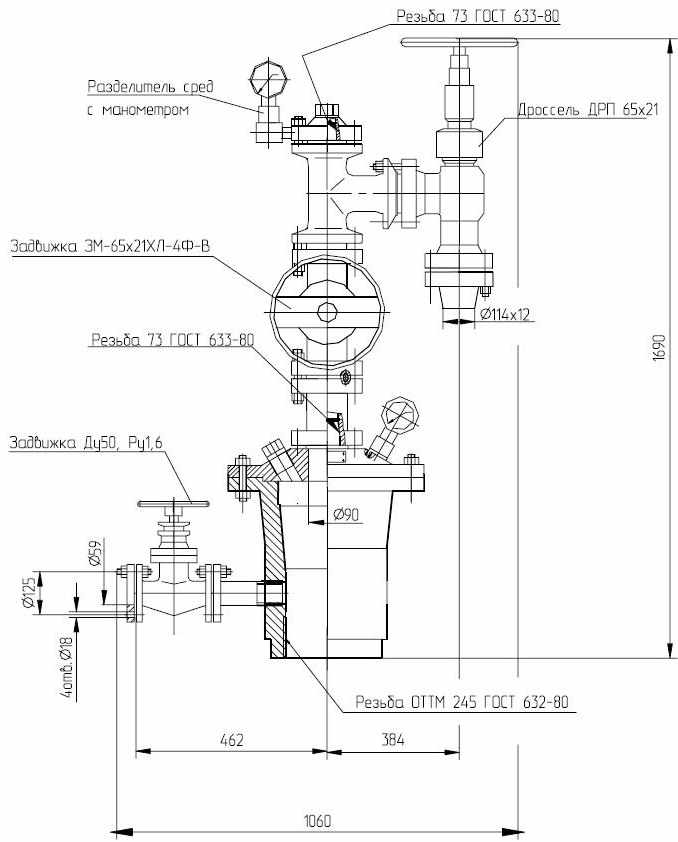

для увеличения откройте чертеж в новом окне |
Назначение
Обвязка устья водозаборных скважин ОВС-245х65-1,6/21ХЛ предназначена для герметизации устья водозаборных скважин, подвески скважинного трубопровода и направления скважинной среды в манифольд. Эксплуатация в умеренных и холодных климатических регионах.
Качество изготовления изделия обеспечивается системой, сертифицированной по ISO 9001.
Преимущества
Обвязка устья водозаборных скважин разработана для оснащения новых высокоэффективных технологий поддерживания пластового давления - добычи пластовой, сеноманской воды с целью последующей закачки в нагнетательные скважины.
В конструкции обвязки предусмотрены: герметизация ввода кабеля электропогружного насоса, подсоединения прибора контроля уровня добываемой среды, манометры для контроля давления в трубе и затрубе, установленные через разделители сред для исключения перемерзания в зимнее время, высокоэффективный регулируемый дроссель с перфорированной клеткой для работы при больших расходах и перепадах давления.
Техническая характеристика
Качество изготовления изделия обеспечивается системой, сертифицированной по ISO 9001.
| Проводимая среда |
вода пластовая, сеноманская с суммарным содержанием Н2S и СО2 до 0,003 % по объему |
| Температура проводимой среды °С |
не выше 100 |
| Температура окружающей среды °С |
от - 60 до + 60 |
| Условный проход, мм |
| ствола |
65 |
| боковых отводов |
50 |
| Рабочее давление, МПа |
| в затрубе |
1,6 |
| в трубе |
21 |
| Условный проход подвешиваемого скважинного трубопровода, мм |
65 |
| Масса, кг |
486 |
Изготовление и поставка по ОВС.00.000 ТУ |
