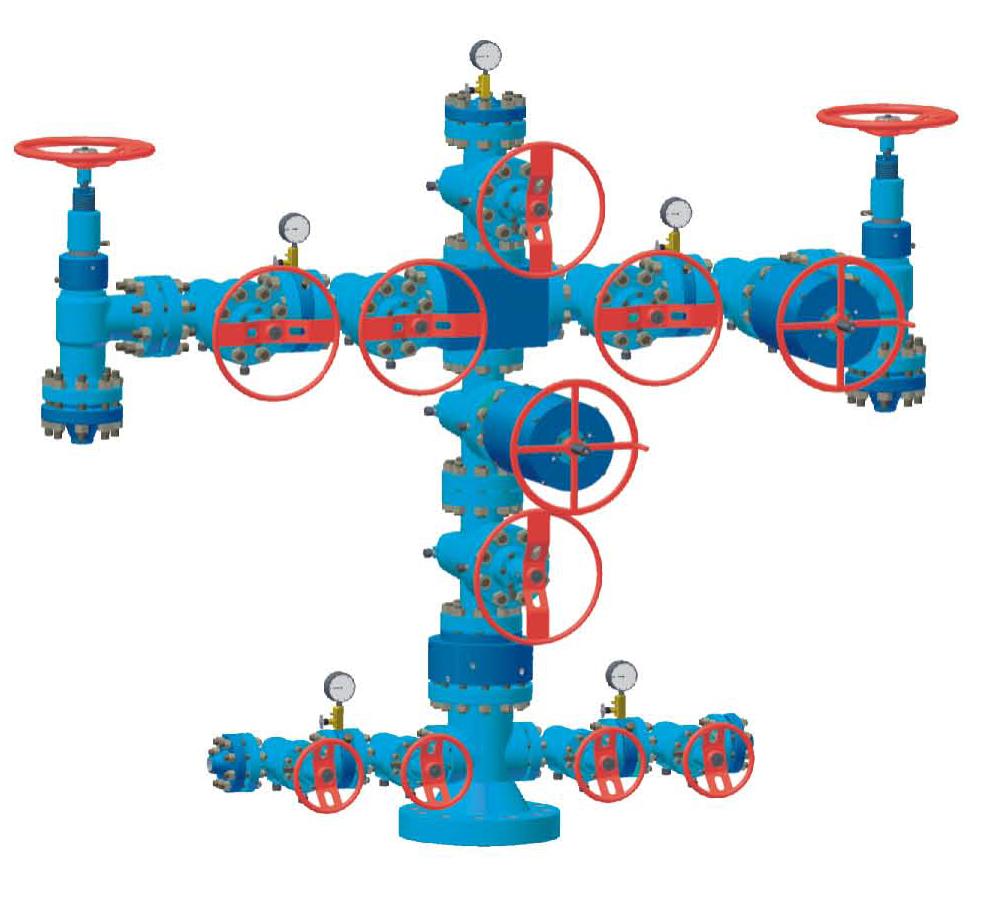

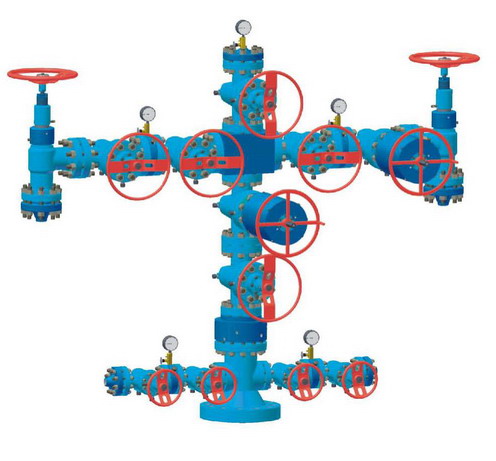

для увеличения откройте рисунок в новом окне |
Назначение
Елка фонтанной арматуры предназначена для пропуска добываемой среды в нужном направлении, ее регулирования и контроля по расходу и давлению, а также для остановки скважины в случае ремонта, выполнения технологических операций и аварийной остановки в ручном или автоматическом режимах. Включает в свой состав в зависимости от схем сборки и эксплуатации задвижки, фитинги, дроссели, ответные фланцы, инструментальные фланцы, обратные клапаны и т. д. Выполняются по любой схеме в зависимости от заданных параметров.
Основные преимущества:
комплектуются полнопроходными шиберными задвижками с ручным, электромеханическим и гидравлическим приводами, позволяющими применять в арматуре системы дистанционного управления и системы автоматического аварийного перекрытия потока добываемой среды
комплектуются дросселями регулируемыми и нерегулируемыми с применением элементов затвора (седло, наконечник), выполненных из износостойких материалов (керамика, карбиды вольфрама)
усилие на штурвалах арматуры не более 25 кгс
исполнение корпусных деталей по формообразованию методом горячей пластической деформации - ковка, штамповка с получением необходимых показателей механических свойств последующей термообработкой
комплектуются нагнетательные елки специальными шаровыми кранами, позволяющими производить замену / смену дроссельной втулки без остановки или отсечки дополнительными механизмами подаваемой жидкости (патент)
комплектуются сварными узлами обвязок линий выкида и затруба фонтанной арматуры и сварными узлами разводки по сетям, включающими в себя ответные фланцы, обратные клапана различных исполнений (в том числе незамерзающие), клиновые задвижки, фитинги и трубы
возможна поставка площадок для обслуживания
Возможны изготовления:
по российским стандартам
по РД 26-16-40-89 (Фланцевые соединения Баку)
с монограммой API 6A по стандартам API
Рабочее давление
МПа |
14 |
21 |
35 |
70 |
psi |
2000 |
3000 |
5000 |
10000 |
Условный проход
мм |
50 |
65 |
80 |
100 |
130 |
150 |
дюймы |
2 1/16 |
2 9/16 |
3 1/8 |
3 1/16 |
4 1/16 |
5 1/8 |
6 |
Климатическое исполнение по ГОСТ: У, ХЛ
Температурные классы по API: К, L, P, R, S, T, U
Исполнения материалов по агрессивности среды соответствуют классам по ГОСТ, API: АА, BB, CC, DD, EE, FF
Уровень технических требований к изготовлению по ГОСТ / Уровень безопасности по API: УТТ1, УТТ2, УТТЗ, УТТ4 / PSL1, PSL2, PSL3, PSL3G
Уровень технических требований к рабочим характеристикам по ГОСТ / по API: УТР1, УТР2 / PR1, PR2
|
