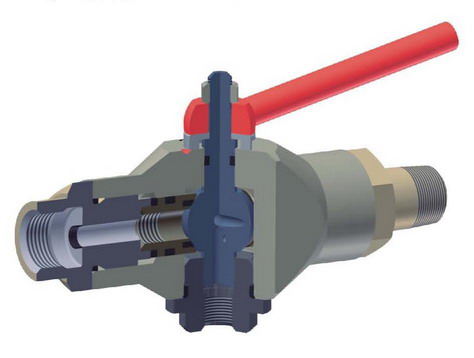

для увеличения откройте чертеж в новом окне |
Назначение
Кран сферический под манометр КСМ-5х35 предназначен для подачи или перекрытия давления в манометр, измеряющий давление в арматуре.
Преимущества
быстрота управления по сравнению с игольчатым клапаном
изготовление запорного органа - шара из нержавеющей стали
наличие уплотнения запорного органа из композитного эластомерного материала
удобство при монтаже и эксплуатации за счёт визуального контроля положения рукоятки "Открыто - Закрыто" при повороте на угол 90°
сброс давления из манометра производится через дренаж в атмосферу или отводную трубку
Возможны изготовления:
Рабочее давление
МПа |
14 |
21 |
35 |
psi |
2000 |
3000 |
5000 |
Условный проход
Присоединительная резьба для отводной трубки К 1/4"
