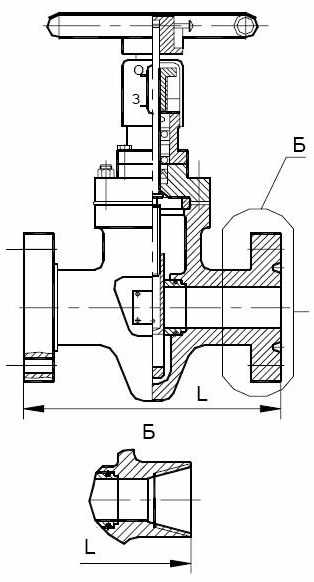

для увеличения откройте рисунок в новом окне |
Назначение
Задвижка шиберная устьевая с невыдвижным шпинделем (ЗМС) служит надежным запорным органом в устьевом нефтегазопромысловом оборудовании, проводящем среду при большом перепаде температур окружающей среды.
Изделие сертифицировано по Spec 6A API и ГОСТ Р.
Качество изготовления изделия обеспечивается системой, сертифицированной по ISO 9001.
Преимущества
Двойное полимерное уплотнение шпинделя, в которое предусмотрена подача уплотнительной пасты, металлическое или плоское из "Графлекса" уплотнение крышки с корпусом обеспечивают высокую герметичность конструкции. Упрочнение уплотнительных полей спецсплавом повышает стойкость против износа и коррозии. Подача смазки для заполнения задвижки производится через нагнетательный клапан.
Исключается выброс скважинной среды в атмосферу при пожаре за счет автоматического перекрытия узла уплотнения шпинделя. Наличие грязесъемника в паре "ходовая гайка - шпиндель" препятствует загрязнению резьб. Обеспечивается замена уплотнения шпинделя без демонтажа задвижки и снятия давления.
Наличие регулировки полнопроходности, указателя положения "открыто - закрыто" и незначительное усилие (20...25 кгс) на маховике при управлении повышают удобства при эксплуатации задвижек.
Указанные достоинства обеспечивают срок службы изделий не менее 15 лет при наработке до отказа 500 циклов.
Класс материала по классификации Spec 6A API - ВВ.
Техническая характеристика
| Герметичность |
класс А по ГОСТ 9544 |
| Температура окружающей среды, С |
от -60 до +60 |
| Температура проводимой среды, С |
не выше 120 |
| Проводимая среда |
нефть, газ, газоконденсат, вода с содержанием механических примесей 0,5% по объёму с суммарным содержанием СО2 и H2 S до 0,003% по объему |
|
Условный проход DN, мм(in) |
Рабочее давление PN, Мра(psi) |
Присоединительные размеры |
Длина, L, мм |
Масса, кг |
ЗМС-50*14ХЛ |
50(2 1/16) |
14(2000) |
ГОСТ 28919 |
295 |
53,5 |
ЗМС-50*14ХЛ-Р |
60 ГОСТ 633 |
245 |
44 |
6А.ЗМС-50*14 |
Spec API/ISO 10423 |
295 |
72 |
ЗМС-50*21ХЛ |
21(3000) |
ГОСТ 28919 |
371 |
74 |
ЗМС-50*21ХЛ-Р |
60 ГОСТ 633 |
245 |
50 |
6А.ЗМС-50*21 |
Spec API/ISO 10423 |
371 |
75 |
6А.ЗМС-50*21-Р |
2''LP API STD 5B |
245 |
50 |
ЗМС-50*35ХЛ |
35(5000) |
ГОСТ 28919 |
371 |
89 |
6А.ЗМС-50*35 |
Spec API/ISO 10423 |
371 |
80 |
ЗМС-50*70ХЛ |
70(10000) |
ГОСТ 28919 |
521 |
130 |
ЗМС-65*14ХЛ-Ф |
65(2 9/16) |
14(2000) |
РД 26-16-40 |
350 |
46 |
ЗМС2-65*21ХЛ-Ф |
21(3000) |
48 |
ЗМС5-65*21ХЛ |
ГОСТ 28919 |
422 |
75,5 |
6А.ЗМС5-65*21 |
Spec API/ISO 10423 |
ЗМС-65*35ХЛ-Ф |
35(5000) |
РД 26-16-40 |
350 |
96 |
ЗМСШ-65*35ХЛ-Ф |
ЗМС-65*35ХЛ |
ГОСТ 28919 |
422 |
102 |
6А.ЗМС-65*35 |
Spec API/ISO 10423 |
ЗМС-65*70ХЛ |
70(10000) |
ГОСТ 28919 |
565 |
178 |
ЗМС-80*14ХЛ |
80(3 1/8) |
14(2000) |
359 |
89,5 |
6А.ЗМС-80*14 |
Spec API/ISO 10423 |
ЗМС-80*21ХЛ |
21(3000) |
ГОСТ 28919 |
435 |
115 |
6А.ЗМС-80*21 |
Spec API/ISO 10423 |
ЗМС-80*35ХЛ |
35(5000) |
ГОСТ 28919 |
473 |
169 |
6А.ЗМС-80*35 |
Spec API/ISO 10423 |
140 |
ЗМС-80*70ХЛ |
80(3 1/16) |
70(10000) |
ГОСТ 28919 |
619 |
240 |
ЗМС-100*14 ХЛ |
100(41/16) |
14(2000) |
435 |
140 |
ЗМС-100*21ХЛ |
21(3000) |
511 |
210 |
ЗМС-100*35ХЛ |
35(5000) |
549 |
274 |
6А.ЗМС1-100*35 |
Spec API/ISO 10423 |
250 |
ЗМС-100*70ХЛ |
70(10000) |
ГОСТ 28919 |
670 |
400 |
ЗМС-150*21ХЛ-Ф |
150(5 7/8) |
21(3000) |
РД 26-16-40 |
613 |
267 |
По требованию заказчика возможна поставка:
задвижка в исполнении К1 (содержание СО2 до 6%) и К2 (содержание СО2 и H2S до 6% каждого);
задвижка с электроприводом типа "Auma" (Германия), "Гусар" (Томск), "Томприн" (Томск) и Тульский привод;
с ответными фланцами и крепежными деталями.
Изготовление и поставка по 127 ЗМ.000 ТУ
|
