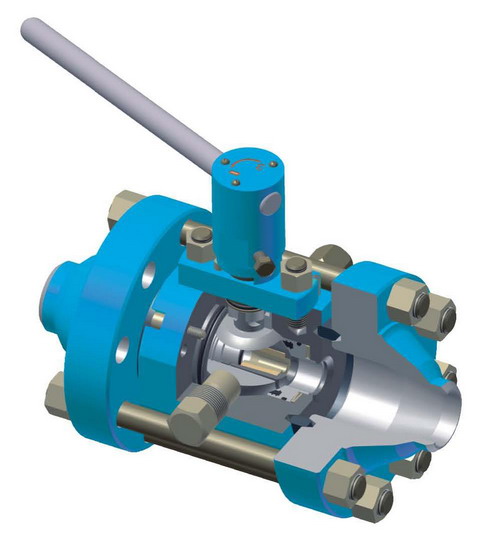

Кран шаровой со сменными дросселями КШД-65х21-ХЛ-Ф, КШД-50х21-ХЛ

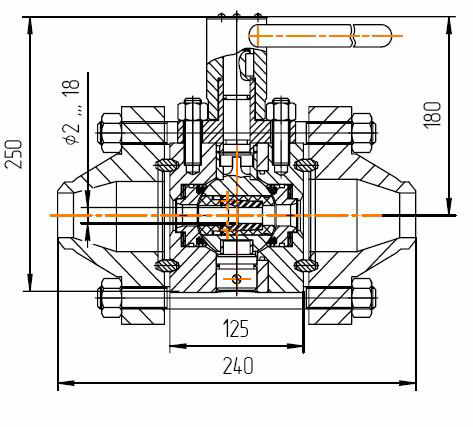

для увеличения откройте чертеж в новом окне

Назначение

Кран шаровой со сменными дросселями (КШД-65х21-ХЛ-Ф, КШД-50х21-ХЛ) предназначен для регулирования производительности при нагнетании проводимой среды в пласт. НОВИНКА - замена сменного дросселя без применения специального инструмента

Изделие сертифицировано по Spec 6A API.

Качество изготовления изделия обеспечивается системой, сертифицированной по ISO 9001.

Преимущества

Конструкция крана позволяет производить смену дросселирующей насадки под давлением через боковое окно в корпусе крана.

Применение данной конструкции позволяет сократить затраты времени на изменение режима скважины , замена насадки занимает не более 15 минут и при этом не требуется дополнительного перекрытия скважинного и нагнетательного давления и использования специального инструмента.

Это даст значительный экономический эффект в результате снижения потерь материальных и финансовых ресурсов из - за простоев скважин.

Класс материала по классификации Spec 6 A API - BB.

Техническая характеристика

Диаметр сменных насадок, мм	2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 15, 18
Рабочее давление, МПа (psi)	21(3000)
Установочное положение	любое
Направление среды	одностороннее, обозначено стрелкой
Присоединение к проходным фланцам	65х21 РД 26-16-40-89 или 50х21 ГОСТ 28919-91
Проводимая среда	нефть, газ, газоконденсат, вода с суммарным содержанием СО2 и Н2S до 0,003% по объему
Температура проводимой среды, С	не выше 120
Температура окружающей среды, С	от -60 до +60
Усилие на рукоятке, при управлении, кгс	25
Масса, кг	24

По требованию заказчика возможна поставка кранов в исполнении К1 (содержание СО2 до 6%) и К2 (содержание СО2 и Н2S до 6% каждого)

Комплект сменных дросселей оговаривается при заказе.

Изготовление и поставка по 209 АФ.00.000 ТУ
