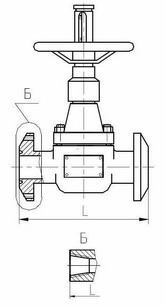

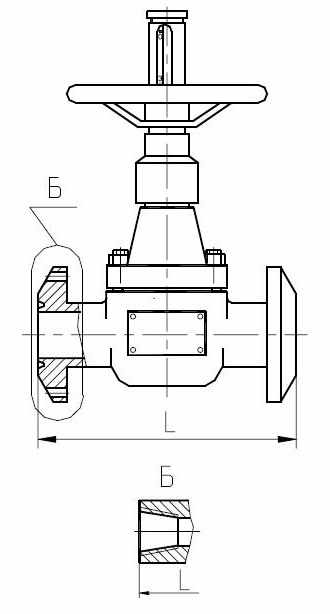

для увеличения откройте рисунок в новом окне |
Назначение
Задвижка шиберная устьевая облегченная с выдвижным шпинделем (ЗМС) служит надежным запорным органом в устьевом нефтегазопромысловом оборудовании, проводящем среду при большом перепаде температур окружающей среды.
Изделие сертифицировано по Spec 6A API и ГОСТ Р.
Качество изготовления изделия обеспечивается системой, сертифицированной по ISO 9001.
Преимущества
Двойное полимерное уплотнение шпинделя, в которое предусмотрена подача уплотнительной пасты, металлическое или плоское из "Графлекса" уплотнение крышки с корпусом обеспечивают высокую герметичность конструкции. Упрочнение уплотнительных полей повышает стойкость против износа и коррозии.
Оригинальность конструкции позволила резко снизить массу задвижек и обеспечить их полнопроходность без дополнительных регулировок во время эксплуатации. Наличие указателя положения "открыто - закрыто" с дополнительной защитой его от попадания атмосферных осадков (дождя, снега) при обеспечении незначительного усилия (20... 25 кгс) на маховике при управлении повышают удобства при эксплуатации задвижек.
Срок службы изделий не менее 15 лет при наработке до отказа 500 циклов.
Класс материала по классификации Spec 6A API - ВВ.
Техническая характеристика
| Герметичность |
класс А по ГОСТ 9544 |
| Температура окружающей среды, С |
от -60 до +60 |
| Температура проводимой среды, С |
не выше 120 |
| Проводимая среда |
нефть, газ, газоконденсат, вода с содержанием механических примесей 0,5% по объёму с суммарным содержанием СО2 и H2S до 0,003% по объему |
|
Условный проход DN, мм(in) |
Рабочее давление PN, Мра(psi) |
Присоединительные размеры |
Длина, L, мм |
Масса, кг |
| ЗМС-50*14ХЛ |
50 (2 1/16) |
21 (3000) |
60 ГОСТ 633 |
200 |
26 |
| ЗМС-50*14ХЛ-Р |
К2'' ГОСТ 6111-52 |
156 |
25 |
| 6А. ЗМС-65*14 |
65 (2 9/16) |
14 (2000) |
РД 26-16-40 |
350 |
42 |
| ЗМС-65*21ХЛ |
21 (3000) |
57,3 |
По требованию заказчика возможна поставка:
задвижка в исполнении К1 (содержание СО2 до 6%) и К2 (содержание СО2 и H2S до 6% каждого);
с ответными фланцами и крепежными деталями.
Изготовление и поставка по 127 3М.000 ТУ
|
