Конструкция и размеры
1. Настоящий стандарт распространяется на стальные приварные фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров на условное давление Р от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2) и температуру среды от 20 до 873 К (от минус 253 до плюс 600 °С).
Требования пп. 1, 2 (за исключением показателя «Масса»), 3, 9, 10 настоящего стандарта являются обязательными, остальные требования - рекомендуемыми.
(Измененная редакция, Изм.№ 4).

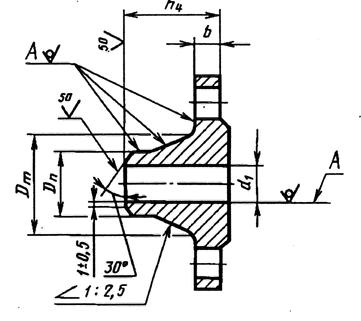

2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в таблицах 1—10.
Таблица 1
|
Py 0,1 и 0,25 МПа (1 и 2,5 кгс/см 2) |
|
d1 |
b |
h4 |
Dm |
Dn |
Масса, кг |
Проход условный Dy |
|
|
|
|
|
с соединительным выступом |
с выступом |
с впадиной |
с шипом |
с пазом |
10 |
8 |
8 |
23 |
22 |
15 |
0,29 |
0,28 |
0,27 |
0,28 |
0,28 |
15 |
12 |
8 |
26 |
28 |
19 |
0.34 |
0,34 |
0,32 |
0,34 |
0,33 |
20 |
18 |
8 |
28 |
36 |
26 |
0,46 |
0,45 |
0,41 |
0,44 |
0,44 |
25 |
25 |
8 |
28 |
42 |
33 |
0,55 |
0,55 |
0,50 |
0,54 |
0,53 |
32 |
31 |
8 |
28 |
50 |
39 |
0,78 |
0,78 |
0,72 |
0,76 |
0,77 |
40 |
38 |
9 |
33 |
60 |
46 |
1,09 |
1,04 |
1,02 |
1,03 |
1,04 |
50 |
49 |
9 |
33 |
70 |
58 |
1,26 |
1,21 |
1,14 |
1,18 |
1,21 |
65 |
66 |
9 |
33 |
88 |
77 |
1,62 |
1,57 |
1,46 |
1,53 |
1,55 |
80 |
78 |
11 |
35 |
102 |
90 |
2,43 |
2,30 |
2,26 |
2,29 |
2,30 |
100 |
96 |
11 |
37 |
122 |
110 |
2,98 |
2,70 |
2,65 |
2,67 |
2,71 |
125 |
121 |
11 |
37 |
148 |
135 |
3,72 |
3,65 |
3,41 |
3,52 |
3,57 |
150 |
146 |
11 |
38 |
172 |
161 |
4,30 |
5,22 |
3,95 |
4,04 |
4,13 |
(175) |
177 |
13 |
43 |
210 |
196 |
6,15 |
6,00 |
5,64 |
5,80 |
5,86 |
200 |
202 |
13 |
45 |
235 |
222 |
6,92 |
6,75 |
6,33 |
6,55 |
6,63 |
(225) |
226 |
15 |
45 |
260 |
248 |
8,49 |
8,30 |
7,76 |
8,18 |
8,09 |
250 |
254 |
16 |
45 |
288 |
278 |
9,88 |
9,61 |
9,18 |
9,32 |
9.43 |
500 |
303 |
16 |
45 |
340 |
330 |
13,38 |
13,35 |
12,35 |
11,59 |
12,67 |
350 |
351 |
16 |
45 |
390 |
382 |
15,97 |
15,93 |
14,90 |
14,63 |
15,00 |
400 |
398 |
16 |
45 |
440 |
432 |
18,56 |
18,53 |
17,30 |
16,84 |
17,33 |
(450) |
450 |
16 |
50 |
494 |
484 |
23,63 |
23,70 |
22,35 |
20,22 |
20,94 |
500 |
501 |
19 |
50 |
545 |
535 |
26,76 |
26,60 |
25,00 |
23,11 |
23,76 |
600 |
602 |
19 |
55 |
650 |
636 |
35,79 |
35,70 |
33,00 |
32,90 |
33.37 |
( 700) |
692 |
19 |
55 |
740 |
726 |
44,30 |
44,10 |
41,00 |
40,34 |
41,60 |
800 |
792 |
19 |
60 |
844 |
826 |
46,15 |
55,50 |
52,20 |
51,49 |
52,60 |
( 900) |
892 |
21 |
60 |
944 |
926 |
66,35 |
— |
— |
— |
— |
1000 |
992 |
21 |
60 |
1044 |
1028 |
73,44 |
— |
— |
— |
— |
1200 |
1192 |
23 |
65 |
1244 |
1228 |
92,92 |
— |
— |
— |
— |
1400 |
1392 |
23 |
65 |
1445 |
1428 |
101,02 |
— |
— |
— |
— |
1600 |
1592 |
23 |
65 |
1616 |
1628 |
135,27 |
— |
— |
— |
— |
Таблица 2
|
Py 0,6 МПа (6 кгс/см 2) |
Проход условный Dy |
d1 |
b |
h4 |
Dm |
Dn |
Масса, кг |
с соединительным выступом |
с выступом |
с впадиной |
с шипом |
с пазом |
10 |
8 |
10 |
27 |
22 |
15 |
0,34 |
0,34 |
0,32 |
0,34 |
0,33 |
15 |
12 |
10 |
28 |
28 |
19 |
0,40 |
0,40 |
0,38 |
0,40 |
0,40 |
20 |
18 |
10 |
30 |
36 |
76 |
0,53 |
0,53 |
050 |
053 |
0,52 |
25 |
25 |
12 |
30 |
42 |
33 |
0,76 |
0,77 |
0,72 |
0,75 |
0,75 |
32 |
31 |
12 |
33 |
50 |
39 |
1,10 |
1,08 |
1,04 |
1,08 |
1,08 |
40 |
38 |
12 |
35 |
60 |
46 |
1,36 |
1,37 |
1,28 |
1,30 |
1,34 |
50 |
49 |
12 |
35 |
70 |
58 |
1,53 |
1,51 |
1,44 |
1,46 |
1,47 |
65 |
66 |
12 |
35 |
88 |
77 |
1,97 |
2,06 |
1,83 |
1,72 |
1,75 |
80 |
78 |
13 |
37 |
102 |
90 |
2,76 |
2,76 |
2,80 |
2,65 |
2,72 |
100 |
96 |
13 |
38 |
122 |
110 |
3,35 |
3,04 |
3,03 |
3,03 |
3,04 |
125 |
121 |
15 |
40 |
148 |
135 |
4,66 |
4,24 |
3,66 |
4,50 |
4,55 |
150 |
146 |
15 |
43 |
172 |
161 |
5,37 |
5,85 |
4,93 |
5,29 |
5,35 |
(175) |
177 |
17 |
47 |
210 |
196 |
7,32 |
8,10 |
6,92 |
7,11 |
7,16 |
200 |
202 |
17 |
50 |
235 |
222 |
8,37 |
9,35 |
7,75 |
7,98 |
8,05 |
(225) |
226 |
17 |
50 |
260 |
248 |
9,45 |
9,25 |
8,72 |
8,98 |
9,06 |
250 |
254 |
18 |
50 |
288 |
278 |
10,99 |
10,69 |
10,14 |
12,20 |
12,30 |
300 |
303 |
18 |
50 |
340 |
330 |
14,82 |
14,28 |
14,10 |
13,81 |
14,11 |
350 |
351 |
18 |
50 |
390 |
382 |
17,69 |
18,65 |
17,64 |
16,35 |
16,72 |
400 |
398 |
18 |
50 |
440 |
432 |
20,55 |
19,69 |
19,30 |
18,83 |
19,31 |
(450) |
450 |
18 |
50 |
494 |
484 |
23,63 |
23,60 |
21,90 |
21,62 |
22,24 |
500 |
501 |
19 |
50 |
545 |
535 |
26,63 |
29,10 |
25,90 |
24,44 |
25,10 |
600 |
602 |
19 |
55 |
650 |
636 |
35,79 |
35,60 |
33,40 |
37,49 |
33,67 |
(700) |
692 |
19 |
55 |
740 |
726 |
44,31 |
44,10 |
41,10 |
40,60 |
41,86 |
800 |
792 |
19 |
60 |
844 |
826 |
56,17 |
55,20 |
52,20 |
51,67 |
53,36 |
(900) |
892 |
21 |
60 |
944 |
926 |
66,79 |
— |
— |
— |
— |
1000 |
992 |
21 |
60 |
1044 |
1028 |
73,51 |
— |
— |
— |
— |
1200 |
1192 |
23 |
70 |
1248 |
1228 |
111,43 |
— |
— |
— |
— |
1400 |
1392 |
27 |
85 |
1456 |
1428 |
156,58 |
— |
— |
— |
— |
1600 |
1592 |
32 |
95 |
1660 |
1628 |
218,57 |
— |
— |
— |
— |
Таблица 3
|
Рy 1,0 МПа (10 кгс/см 2) |
|
d1 |
b |
h4 |
Dm |
Dn |
Масса, кг |
Проход условный Dy |
|
|
|
|
|
с соединительным выступом |
с выступом |
с впадиной |
с шипом |
с пазом |
10 |
8 |
10 |
33 |
25 |
15 |
0,50 |
0,50 |
0,48 |
0,50 |
0,49 |
15 |
12 |
10 |
33 |
30 |
19 |
0,58 |
0,58 |
0,54 |
0,57 |
0,56 |
20 |
18 |
12 |
36 |
38 |
26 |
0,87 |
0,87 |
0,81 |
0,87 |
0,83 |
25 |
25 |
12 |
38 |
45 |
33 |
1,05 |
1,05 |
0,98 |
1,03 |
1,02 |
32 |
31 |
13 |
40 |
55 |
39 |
1,54 |
1,53 |
1,45 |
1,50 |
1,49 |
40 |
38 |
13 |
42 |
62 |
46 |
1,83 |
1,78 |
1,71 |
1,74 |
1,78 |
50 |
49 |
13 |
42 |
76 |
58 |
2,26 |
2,23 |
2,15 |
2,15 |
2,21 |
65 |
66 |
15 |
45 |
94 |
77 |
3,17 |
3,11 |
2,92 |
3,06 |
3,14 |
80 |
78 |
15 |
47 |
105 |
90 |
3,67 |
3,60 |
3,46 |
3,54 |
3,65 |
100 |
96 |
17 |
48 |
128 |
110 |
4,70 |
4,70 |
4,49 |
4,50 |
4,54 |
125 |
121 |
19 |
57 |
156 |
135 |
6,71 |
6,58 |
6,27 |
6,12 |
6,23 |
150 |
146 |
19 |
57 |
180 |
161 |
8,17 |
8,20 |
7,77 |
8,80 |
8,90 |
(175) |
177 |
19 |
57 |
210 |
196 |
9,71 |
9,57 |
9,09 |
9,36 |
9,49 |
200 |
202 |
19 |
58 |
240 |
222 |
11,35 |
11,00 |
10,47 |
10,28 |
10,32 |
(225) |
226 |
19 |
60 |
268 |
248 |
13,24 |
13,04 |
12,40 |
12,64 |
12,83 |
250 |
254 |
21 |
60 |
290 |
278 |
14,64 |
14,39 |
13,86 |
13,64 |
13,83 |
300 |
303 |
22 |
60 |
345 |
330 |
18,66 |
19,30 |
17,70 |
18,52 |
18,90 |
350 |
351 |
22 |
60 |
400 |
382 |
24,00 |
24,70 |
22,56 |
22,70 |
23,00 |
400 |
398 |
22 |
60 |
445 |
432 |
30,00 |
30,35 |
27,6 5 |
28,00 |
28,50 |
(450 ) |
450 |
22 |
65 |
500 |
484 |
33,33 |
34,69 |
31,30 |
31,21 |
31,83 |
500 |
501 |
24 |
65 |
550 |
535 |
39,20 |
40,00 |
37,00 |
36,91 |
37,60 |
600 |
602 |
24 |
65 |
650 |
636 |
48,80 |
50,00 |
46,60 |
45,52 |
48,70 |
(700) |
692 |
25 |
65 |
744 |
726 |
65,26 |
64,70 |
60,50 |
59,86 |
62,28 |
800 |
792 |
27 |
75 |
850 |
826 |
87,24 |
86,10 |
80,40 |
81,25 |
84,28 |
(900) |
892 |
29 |
80 |
950 |
926 |
103,02 |
— |
— |
— |
— |
1000 |
992 |
29 |
80 |
1050 |
1028 |
119,19 |
— |
— |
— |
— |
1200 |
1192 |
33 |
90 |
1256 |
1228 |
179,91 |
— |
— |
— |
— |
Таблица 4
|
Рy 1,6 МПа (16 кгc/см 2) |
|
d1 |
b |
h4 |
Dm |
Dn |
Масса, кг |
Проход условный Dy |
|
|
|
|
|
с соединетельным выступом |
с выступом |
с впадиной |
с шипом |
с пазом |
10 |
8 |
12 |
33 |
26 |
15 |
0,59 |
0,60 |
0,58 |
0,59 |
0,58 |
15 |
12 |
12 |
33 |
30 |
19 |
0,68 |
0,68 |
0,65 |
0,67 |
0,66 |
20 |
18 |
12 |
36 |
38 |
26 |
0,87 |
0,87 |
0,82 |
0,85 |
0,84 |
25 |
25 |
12 |
38 |
45 |
33 |
1,05 |
1,05 |
0,99 |
1,03 |
1,02 |
32 |
31 |
13 |
40 |
55 |
39 |
1,54 |
1,54 |
1,48 |
1,50 |
1,50 |
40 |
38 |
13 |
42 |
64 |
46 |
1,85 |
1,81 |
1,77 |
1,77 |
1,81 |
50 |
49 |
13 |
45 |
76 |
58 |
2,28 |
2,24 |
2,16 |
2,17 |
2,23 |
65 |
66 |
15 |
47 |
94 |
77 |
3,19 |
3,17 |
3,05 |
3,06 |
3,14 |
80 |
78 |
17 |
50 |
110 |
90 |
4,21 |
4,15 |
4,04 |
4,06 |
4,17 |
100 |
96 |
17 |
50 |
130 |
110 |
4,90 |
4,80 |
4,65 |
4,72 |
4,78 |
125 |
121 |
19 |
57 |
156 |
135 |
6,75 |
6,76 |
6,47 |
6,55 |
6,66 |
150 |
146 |
19 |
57 |
180 |
161 |
8,30 |
8,28 |
7,88 |
7,96 |
8,08 |
(175) |
177 |
21 |
57 |
210 |
196 |
10,37 |
9,79 |
9,32 |
10,05 |
10,17 |
200 |
202 |
21 |
58 |
240 |
222 |
11,79 |
11,72 |
11,28 |
11,04 |
11,20 |
(225) |
226 |
21 |
65 |
268 |
248 |
14,12 |
14,48 |
13,55 |
13,60 |
13,70 |
250 |
254 |
23 |
65 |
292 |
278 |
17,36 |
15,00 |
14,30 |
16,67 |
16,86 |
300 |
303 |
24 |
66 |
346 |
330 |
22,76 |
22,65 |
20,83 |
21,60 |
22,10 |
350 |
351 |
28 |
70 |
400 |
382 |
32,04 |
32,00 |
29,43 |
30,60 |
33,10 |
400 |
398 |
32 |
75 |
450 |
432 |
43,00 |
42,64 |
41,10 |
41,00 |
41,70 |
(450) |
450 |
34 |
85 |
506 |
484 |
54,00 |
53,50 |
52,20 |
51,40 |
52,40 |
500 |
501 |
38 |
90 |
559 |
535 |
70,97 |
70,32 |
69,00 |
68,00 |
69,90 |
600 |
602 |
41 |
90 |
660 |
636 |
99,30 |
97,81 |
96,73 |
94,50 |
996,60 |
(700) |
692 |
43 |
95 |
750 |
726 |
105,90 |
105,97 |
102,00 |
100,70 |
101,10 |
800 |
792 |
45 |
95 |
850 |
826 |
130,57 |
118,79 |
115,00 |
124,80 |
127,6 |
(900) |
892 |
47 |
110 |
958 |
926 |
157,83 |
— |
— |
— |
— |
1000 |
992 |
49 |
110 |
1060 |
1028 |
203,39 |
— |
— |
— |
— |
1200 |
1192 |
51 |
125 |
1268 |
1228 |
284,94 |
— |
— |
— |
— |
Таблица 5
|
Рy 2,5 МПа (25 кгс/см 2) |
Проход условный Dy |
d1 |
b |
h4 |
Dm |
Dn |
Масса, кг |
с соединетельным выступом |
с выступом |
с впадиной |
с шипом |
с пазом |
10 |
8 |
14 |
33 |
26 |
15 |
0,68 |
0,69 |
0,66 |
0,68 |
0,67 |
15 |
12 |
14 |
33 |
30 |
19 |
0,79 |
0,78 |
0,75 |
0,80 |
0,78 |
20 |
18 |
14 |
34 |
38 |
26 |
0,97 |
0,99 |
0,93 |
0,97 |
0,95 |
25 |
25 |
14 |
36 |
45 |
33 |
1,18 |
1,19 |
1,13 |
1,16 |
1,15 |
32 |
31 |
16 |
43 |
56 |
39 |
1,83 |
1,85 |
1,78 |
1,81 |
1,80 |
40 |
38 |
16 |
45 |
64 |
46 |
2,19 |
2,16 |
2,10 |
2,11 |
2,15 |
50 |
49 |
17 |
45 |
76 |
58 |
2,78 |
2,76 |
2,47 |
2,69 |
2,75 |
60 |
66 |
19 |
50 |
96 |
77 |
3,71 |
3,62 |
3,60 |
3,55 |
3,62 |
80 |
78 |
19 |
52 |
110 |
90 |
4,44 |
4,32 |
4,27 |
4,26 |
4,48 |
100 |
96 |
21 |
58 |
132 |
110 |
6,51 |
6,58 |
6,27 |
6,41 |
6,49 |
125 |
121 |
23 |
65 |
160 |
135 |
9,41 |
9,45 |
9,14 |
9,27 |
9,37 |
150 |
146 |
25 |
68 |
186 |
161 |
12,52 |
12,56 |
11,90 |
12,01 |
12,17 |
(175 ) |
177 |
25 |
70 |
216 |
196 |
13,88 |
13,94 |
13,63 |
13,65 |
13,83 |
200 |
202 |
27 |
75 |
245 |
222 |
17,44 |
17,21 |
16,86 |
16,36 |
16,62 |
(2 25) |
226 |
29 |
75 |
270 |
248 |
21,56 |
21,68 |
21,15 |
22,54 |
22,86 |
250 |
254 |
29 |
75 |
300 |
278 |
24,40 |
24,08 |
23,27 |
25,37 |
25,74 |
3 00 |
303 |
32 |
80 |
352 |
330 |
33,29 |
32,40 |
31,94 |
32,42 |
33,16 |
350 |
351 |
36 |
85 |
406 |
382 |
46,57 |
45,60 |
44,6 8 |
45,40 |
46,23 |
400 |
398 |
40 |
100 |
464 |
432 |
64,81 |
63,58 |
62,41 |
63,48 |
64,59 |
(450) |
450 |
42 |
100 |
515 |
484 |
72,26 |
71,60 |
70,70 |
70,80 |
71,95 |
500 |
500 |
44 |
100 |
570 |
535 |
88,91 |
88,20 |
86,50 |
86,48 |
88,08 |
600 |
600 |
49 |
115 |
670 |
636 |
123,70 |
122,00 |
105,70 |
119,50 |
122,17 |
(700) |
690 |
53 |
125 |
766 |
726 |
166,81 |
164,02 |
162,70 |
157,53 |
160,82 |
800 |
790 |
55 |
135 |
874 |
826 |
213,90 |
211,00 |
209,00 |
210,00 |
214,68 |
(900) |
892 |
57 |
145 |
980 |
926 |
252,91 |
— |
— |
— |
— |
1000 |
992 |
59 |
150 |
1084 |
1028 |
312,12 |
— |
— |
— |
— |
1200 |
1192 |
62 |
160 |
1288 |
1228 |
387,50 |
— |
— |
— |
— |
Таблица 6
|
Рy 4,0 МПа (40 кгс/см 2) |
Проход условный Dy |
d1 |
b |
h4 |
Dm |
Dn |
Масса, кг |
с соединительным выступом |
с выступом |
с впадиной |
с шипом |
с пазом |
10 |
8 |
14 |
33 |
26 |
15 |
0,68 |
0,69 |
0,66 |
0,68 |
0,67 |
15 |
12 |
14 |
33 |
30 |
19 |
0,79 |
0,78 |
0,75 |
0,80 |
0,78 |
20 |
18 |
14 |
34 |
38 |
26 |
0,97 |
0,99 |
0,93 |
0,97 |
0,95 |
25 |
25 |
14 |
36 |
45 |
33 |
1,18 |
1,19 |
1,13 |
1,16 |
1,15 |
32 |
31 |
16 |
43 |
56 |
39 |
1,83 |
1,85 |
1,78 |
1,81 |
1,80 |
40 |
38 |
16 |
45 |
64 |
46 |
2,19 |
2,16 |
2,10 |
2,11 |
2,15 |
50 |
48 |
17 |
45 |
76 |
58 |
2,81 |
2,79 |
2,68 |
2,72 |
2,78 |
65 |
66 |
19 |
50 |
96 |
77 |
3,71 |
3,72 |
3,59 |
3,60 |
3,68 |
80 |
78 |
21 |
55 |
112 |
90 |
4,80 |
4,81 |
4,60 |
4,69 |
4,80 |
100 |
96 |
23 |
65 |
138 |
110 |
7,40 |
7,06 |
6,82 |
7,20 |
7,28 |
125 |
120 |
25 |
65 |
160 |
135 |
10,00 |
10,17 |
9,48 |
9,97 |
10,08 |
150 |
145 |
27 |
68 |
186 |
161 |
13,03 |
13,20 |
12,60 |
12,86 |
13,03 |
(175) |
177 |
33 |
85 |
226 |
196 |
20,75 |
21,26 |
21,10 |
19,70 |
20,00 |
200 |
200 |
35 |
85 |
250 |
222 |
24,44 |
24,00 |
23,57 |
24,20 |
24,00 |
(225) |
226 |
37 |
95 |
280 |
248 |
31,33 |
31,10 |
30,50 |
31,20 |
31,60 |
250 |
252 |
39 |
98 |
310 |
278 |
37,59 |
37,30 |
36,50 |
36,90 |
37,40 |
300 |
301 |
42 |
112 |
368 |
330 |
57,10 |
50,60 |
50,30 |
51,10 |
52,20 |
350 |
351 |
48 |
116 |
418 |
382 |
70,34 |
69,60 |
68,00 |
68,10 |
68,80 |
400 |
398 |
54 |
135 |
480 |
432 |
106,76 |
105,50 |
105,00 |
103,80 |
106,00 |
(450) |
448 |
56 |
135 |
530 |
484 |
107,00 |
106,00 |
104,80 |
103,80 |
105,00 |
500 |
495 |
58 |
140 |
580 |
535 |
132,33 |
128,00 |
126,00 |
128,00 |
130,00 |
600 |
595 |
58 |
140 |
686 |
636 |
180,95 |
195,08 |
165,78 |
182,02 |
179,81 |
(700) |
695 |
63 |
160 |
790 |
726 |
228,25 |
246,86 |
209,59 |
229,47 |
226,93 |
800 |
795 |
71 |
190 |
908 |
826 |
343,69 |
367,40 |
319,93 |
345,08 |
342,20 |
(900) |
895 |
74 |
215 |
1024 |
926 |
436,54 |
— |
— |
— |
— |
1000 |
995 |
77 |
235 |
1140 |
1028 |
540,75 |
— |
— |
— |
— |
1200 |
1195 |
80 |
250 |
1350 |
1228 |
690,59 |
— |
— |
— |
— |
Таблица 7
|
Py 6,3 МПа (63 кгс/см 2) |
Проход условный Dy |
d1 |
b |
h4 |
Dm |
Dn |
Масса, кг |
с соедин. выступом |
с выступом |
с впадиной |
с шипом |
с пазом |
под прокладку овального сечения |
под линзовую прокладку |
10 |
8 |
16 |
46 |
34 |
15 |
1,03 |
1,02 |
0,98 |
0,99 |
0,99 |
0,99 |
1,03 |
15 |
12 |
16 |
46 |
38 |
19 |
1,15 |
1,14 |
1,11 |
1,12 |
1,13 |
1,11 |
1,15 |
20 |
18 |
18 |
54 |
48 |
26 |
1,80 |
1,81 |
1,76 |
1,78 |
1,80 |
1,75 |
1,80 |
25 |
25 |
20 |
56 |
52 |
33 |
2,30 |
2,28 |
2,22 |
2,26 |
2,27 |
2,25 |
2,30 |
32 |
31 |
21 |
60 |
64 |
39 |
2,94 |
2,94 |
2,88 |
2,91 |
2,92 |
2,87 |
2,94 |
40 |
37 |
21 |
65 |
74 |
46 |
3,75 |
3,71 |
3,67 |
3,67 |
3,74 |
3,67 |
3,75 |
50 |
47 |
23 |
67 |
86 |
58 |
4,63 |
4,59 |
4,50 |
4,51 |
4,60 |
4,50 |
4,63 |
65 |
64 |
25 |
72 |
106 |
77 |
6,29 |
6,16 |
6,05 |
6.06 |
6,19 |
6.09 |
6,26 |
80 |
77 |
27 |
72 |
120 |
90 |
7,22 |
7,17 |
7,00 |
7,05 |
7,18 |
6,87 |
7,05 |
100 |
94 |
29 |
77 |
140 |
110 |
10,71 |
10,70 |
10,50 |
10,53 |
10,67 |
10,48 |
10,71 |
125 |
118 |
33 |
95 |
172 |
135 |
17,13 |
16,94 |
16,60 |
16,66 |
16,91 |
16,67 |
16,98 |
150 |
142 |
35 |
105 |
206 |
161 |
24,60 |
25,40 |
24,10 |
24,06 |
24,44 |
24,18 |
24.60 |
(175) |
174 |
39 |
105 |
232 |
196 |
28,61 |
30,10 |
28,20 |
27,00 |
27,00 |
27,90 |
28,27 |
200 |
198 |
41 |
110 |
264 |
222 |
36,60 |
38,50 |
36,11 |
35,74 |
36,27 |
36,03 |
36,45 |
(225) |
222 |
43 |
115 |
290 |
248 |
42.54 |
45,00 |
41,60 |
41,42 |
42,00 |
41,83 |
42,27 |
250 |
246 |
45 |
115 |
316 |
278 |
50,89 |
53,80 |
50,30 |
49,45 |
50,16 |
50,08 |
50,58 |
300 |
294 |
50 |
120 |
370 |
330 |
68,15 |
74,60 |
68,30 |
65,04 |
62,52 |
67,00 |
67,59 |
350 |
342 |
56 |
140 |
430 |
382 |
98,68 |
106,00 |
98,50 |
94,71 |
96,27 |
96,42 |
97,08 |
400 |
386 |
62 |
155 |
484 |
432 |
135,80 |
151,00 |
137,00 |
128,90 |
130,85 |
134,93 |
135,70 |
500 |
485 |
66 |
165 |
594 |
535 |
192,74 |
200,89 |
184,56 |
193,46 |
191,96 |
— |
— |
600 |
585 |
71 |
180 |
704 |
636 |
269,27 |
283,40 |
255,10 |
270,34 |
268,12 |
— |
— |
(700) |
685 |
76 |
225 |
820 |
726 |
300,86 |
— |
— |
— |
— |
— |
— |
800 |
785 |
85 |
225 |
920 |
826 |
463,87 |
— |
— |
— |
— |
— |
— |
(900) |
885 |
88 |
265 |
1050 |
926 |
954,41 |
— |
— |
— |
— |
— |
— |
1000 |
985 |
92 |
280 |
1160 |
1028 |
980,60 |
— |
— |
— |
— |
— |
— |
1200 |
1185 |
95 |
315 |
1386 |
1228 |
1263,72 |
— |
— |
— |
— |
— |
— |
Таблица 8
|
Рy 10,0 МПа (100 кгс/см 2) |
Проход условный Dy |
d1 |
b |
h4 |
Dm |
Dn |
Масса, кг |
|
с выступом |
с впадиной |
с шипом |
с пазом |
под прокладку овального сечения |
под линзовую прокладку |
10 |
8 |
16 |
43 |
34 |
15 |
1,02 |
0,99 |
1,01 |
1,02 |
0,99 |
1,03 |
15 |
12 |
18 |
46 |
38 |
19 |
1,26 |
1,23 |
1,24 |
1,25 |
1,23 |
1,27 |
20 |
18 |
20 |
51 |
48 |
26 |
1,98 |
1,90 |
1,95 |
1,95 |
2,02 |
1,97 |
25 |
25 |
22 |
56 |
52 |
33 |
2,48 |
2,42 |
2.45 |
2,46 |
2,45 |
2,50 |
32 |
31 |
22 |
60 |
64 |
39 |
3,05 |
3,00 |
3,03 |
3,03 |
2,99 |
3,06 |
40 |
37 |
23 |
67 |
76 |
46 |
4,06 |
4,00 |
4,00 |
4,07 |
3,95 |
4,05 |
50 |
45 |
25 |
68 |
86 |
58 |
6,03 |
5,60 |
5,94 |
6,05 |
5,95 |
6,08 |
65 |
62 |
29 |
80 |
110 |
77 |
8,52 |
8,48 |
8,41 |
8,84 |
8,40 |
8,57 |
80 |
75 |
31 |
87 |
124 |
90 |
9,91 |
9,85 |
9,77 |
9,95 |
9,80 |
9,98 |
100 |
92 |
35 |
97 |
146 |
110 |
14,65 |
14,40 |
14,47 |
14,65 |
14,44 |
14,67 |
125. |
112 |
39 |
112 |
180 |
135 |
23,32 |
19,30 |
23,00 |
23,30 |
23,04 |
23,34 |
150 |
136 |
43 |
125 |
214 |
161 |
32,87 |
31.90 |
31,73 |
32.22 |
31,87 |
32.19 |
(175) |
166 |
45 |
125 |
246 |
196 |
39,00 |
38,36 |
38,09 |
38,66 |
38,54 |
39,07 |
200 |
190 |
51 |
140 |
276 |
222 |
54,24 |
54,07 |
51,14 |
53,90 |
53,81 |
54,23 |
(225) |
212 |
53 |
155 |
312 |
248 |
71,19 |
71,08 |
68,74 |
69,44 |
70,70 |
71,19 |
250 |
236 |
57 |
160 |
340 |
278 |
85,24 |
85,12 |
83,37 |
84,51 |
85,40 |
85,26 |
300 |
284 |
66 |
180 |
400 |
330 |
127,78 |
127,73 |
125,24 |
127,41 |
127,76 |
128,35 |
350 |
332 |
72 |
195 |
460 |
382 |
170,94 |
170,00 |
167,22 |
169,56 |
169,55 |
171,60 |
400 |
376 |
76 |
200 |
510 |
432 |
216,44 |
211,86 |
207,25 |
210,24 |
211,10 |
212,91 |
Таблица 9
|
Py 16,0 МПа (160 кгс/см 2)
|
Проход условный Dy |
d1 |
b |
h4 |
Dm |
Dn |
Масса, кг |
с выступом |
с впадиной |
с шипом |
с пазом |
под прокладку овального сечения |
под линзовую прокладку |
15 |
12 |
18 |
50 |
38 |
19 |
1,27 |
1,24 |
1,24 |
1,21 |
1,23 |
1,27 |
20 |
18 |
20 |
56 |
48 |
26 |
1,98 |
1,94 |
1,95 |
1,9 |
2,03 |
2,08 |
25 |
25 |
22 |
56 |
52 |
33 |
2,48 |
2,44 |
2,45 |
2,38 |
2,44 |
2,50 |
32 |
31 |
22 |
65 |
64 |
39 |
3,07 |
3,01 |
3,04 |
2,96 |
2,98 |
3,06 |
40 |
37 |
25 |
72 |
76 |
46 |
4,01 |
3,98 |
4,28 |
4,20 |
3,97 |
4,06 |
50 |
45 |
27 |
75 |
86 |
58 |
6,43 |
6,40 |
6,49 |
5,95 |
6,30 |
6,49 |
65 |
62 |
31 |
85 |
110 |
77 |
9,38 |
8,64 |
8,36 |
8,23 |
8,88 |
9,10 |
80 |
75 |
33 |
90 |
124 |
90 |
10,40 |
10,30 |
10,16 |
10,02 |
10,20 |
10,46 |
100 |
92 |
37 |
100 |
146 |
110 |
15,40 |
15,22 |
15,18 |
14,93 |
15,09 |
15,41 |
125 |
112 |
41 |
115 |
180 |
135 |
24,87 |
23,10 |
23,89 |
23,59 |
23,82 |
24,19 |
150 |
136 |
47 |
130 |
214 |
161 |
35,04 |
34,40 |
31,84 |
31,65 |
33,92 |
34,48 |
(175) |
166 |
51 |
135 |
246 |
196 |
43,10 |
42,96 |
42,48 |
42,08 |
42,05 |
43,02 |
200 |
190 |
57 |
145 |
276 |
222 |
60,10 |
60,00 |
58,24 |
57,8 |
57,86 |
58,90 |
(225) |
212 |
60 |
160 |
312 |
248 |
78,80 |
78,70 |
76,81 |
76,31 |
76,54 |
77,70 |
250 |
236 |
65 |
165 |
340 |
278 |
94,40 |
94,20 |
92,48 |
91,93 |
92,16 |
93,41 |
300 |
284 |
74 |
185 |
400 |
330 |
141,00 |
140,00 |
136,69 |
136,06 |
136,56 |
139,20 |
Таблица 10
|
Рy 20,0 МПа (200 кгс/см 2) |
Проход условный Dy |
d1 |
b |
h4 |
Dm |
Dn |
Масса, кг |
с выступом |
с впадиной |
с шипом |
с пазом |
под прокладку овального сечения |
под линзовую прокладку |
15 |
14 |
24 |
52 |
40 |
23 |
1,92 |
1,92 |
2,11 |
2,08 |
1,88 |
1,93 |
20 |
19 |
26 |
55 |
46 |
29 |
2,54 |
2,53 |
2,49 |
2,44 |
2,46 |
2,50 |
25 |
25 |
28 |
60 |
54 |
36 |
3,53 |
3,33 |
3,54 |
3,50 |
3,50 |
3,59 |
32 |
31 |
30 |
65 |
64 |
43 |
4,42 |
4,42 |
4,42 |
4,34 |
4,35 |
4,43 |
40 |
36 |
31 |
72 |
74 |
49 |
5,32 |
5,36 |
5,31 |
5,22 |
5,27 |
5,46 |
50 |
46 |
37 |
95 |
105 |
61 |
11,11 |
11,25 |
9,95 |
9,85 |
9,8 |
10,05 |
65 |
68 |
45 |
118 |
138 |
90 |
19,01 |
19,20 |
18,61 |
18,48 |
18,97 |
19,23 |
80 |
80 |
51 |
132 |
162 |
110 |
27,30 |
27,50 |
27,28 |
27,03 |
27,23 |
27,55 |
100 |
102 |
63 |
175 |
208 |
135 |
53,22 |
53,60 |
53,14 |
52,89 |
53,26 |
53,64 |
125 |
130 |
73 |
175 |
234 |
170 |
73,15 |
65.20 |
64,05 |
63,75 |
65,37 |
64,74 |
150 |
150 |
79 |
190 |
266 |
196 |
90,1 |
90,60 |
90,11 |
89,76 |
90,02 |
90,92 |
(175) |
170 |
81 |
195 |
294 |
222 |
110,00 |
109,00 |
109,81 |
109,33 |
109,67 |
110,71 |
200 |
192 |
89 |
230 |
340 |
248 |
158,60 |
159,00 |
158,27 |
157,83 |
158,53 |
159,69 |
(225) |
212 |
97 |
245 |
374 |
278 |
202,10 |
202,00 |
201,4 |
200,9 |
— |
— |
250 |
254 |
107 |
300 |
460 |
330 |
314,50 |
315,70 |
318,03 |
317,49 |
— |
— |
Примечания к табл. 1—10:
1. Фланцы, с условными проходами, указанными в скобках, не допускается применять для арматуры общего назначения. 2. Допускается фланцы Dy 80 на Рy до 6,3 МПа (63 кгс/см 2) изготовлять диаметром Dn равным 95 мм.
Допускается для каждого условного прохода диаметр d1 выполнять одного размера, из ряда установленных, для всех условных давлений, исходя из условий обеспечения прочности фланца.
Масса рассчитана по номинальным размерам фланца.
3. Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1 (кроме фланцев на Ру 10,0; 16,0 и 20,0 МПа), (100, 160 и 200 кгс/см2 - 2, 3, 4, 5, 6, 7, 8, 9 и присоединительными размерами по ГОСТ 12815-80.
Пример условного обозначения при заказе круглого стального приварного встык фланца Dy50 мм на Рy 1,0 МПа (10 кгс/см 2), из стали 25 исполнения 1 (с соединительным выступом): Фланец 1-50-10 Ст 25 ГОСТ 12821-80
То же, квадратного: >Фланец квадратный 1-50-10 Ст 25 ГОСТ 12821-80
При заказе фланцев с шипом-пазом под фторопластовые прокладки к условному обозначению следует добавлять букву Ф после обозначения условного давления.
4. Фланцы должны изготовляться ковкой, штамповкой, гибкой из полосового проката с последующей сваркой стыка, а также другими методами.
5. Предельные отклонения размеров: d1 по Н;
Dm и Dn по h следующих квалитетов:
До 30 мм.......... Н16; h16.
Св. 30 до 80 мм . . . . . . . . Н15; h15. Св. 80 мм .......... Н14; h14
при получении штамповкой - по классу точности Т4 ГОСТ 7505-89.
b - для штампованных фланцев, а также изготовляемых методом гибки из полосового проката с последующей сваркой стыка и горячей рихтовкой - по классу точности Т4 ГОСТ 7505-89.
При этом допускается усиление шва, которое при определении предельного отклонения не учитывается.
6. Неуказанные размеры и предельные отклонения - по рабочим чертежам, утвержденным в установленном порядке.
7. (Исключен, Изм. № 2).
8. При несовпадении внутренних диаметров фланца и трубы допускается выполнять плавный переход под углом не более 10°. 9. Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортирование по ГОСТ 12816-80.
10. Коды ОКП указаны в приложении.
для увеличения откройте рисунок в новом окне
Полный текст ГОСТ 12821-80 Вы можете скачать по данной ссылке - скачать
|
