    Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). ГОСТ 12820-80

    Конструкция и размеры

    1. Настоящий стандарт распространяется на стальные плоские приварные фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков аппаратов и резервуаров на условное давление Рy от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2) и температуру среды от 203 до 573 К (от минус 70 до плюс 300 °С). Требования пп. 1; 2 (за исключением показателя «Масса»); 3; 6; 10; II настоящего стандарта являются обязательными, остальные требования — рекомендуемыми. (Измененная редакция, Изм. № 4).

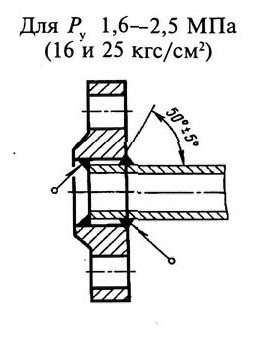

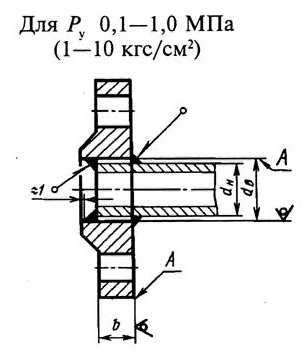

    2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в таблицах 1—5.
    Таблица 1



    Ру 0,1 и 0,25 МПа (1 и 2,5 кгс/см 2)

    Проход условный Dy







    Масса, кг



    b

    с соединитепьным выступом

    с выступом

    с впадиной

    10

    14

    15

    8

    0,25

    0,25

    0,24

    15

    18

    19

    8

    0,29

    0,29

    0,27

    20

    25

    26

    10

    0,45

    0,45

    0,42

    25

    32

    33

    10

    0,55

    0,55

    0,52

    32

    38

    39

    10

    0,79

    0,79

    0,75

    40

    45

    46

    10

    0,95

    0,93

    0,90

    50

    57

    59

    10

    1,04

    1,02

    0,98

    65

    76

    78

    11

    1,39

    1,37

    1,32

    80

    89

    91

    11

    1,84

    1,79

    1,74

    100

    108(А)

    110

    11

    2,14

    2,11

    2,01

    114(Б)

    116

    11

    2,05

    1,99

    1,92

    125

    133(А)

    135

    13

    2,60

    2,56

    2,42

    140(Б)

    142

    13

    2,47

    2,38

    2,29

    150

    152(А)

    154

    13

    3,61

    3,62

    3,41

    159(A)

    161

    13

    3,43

    3,39

    3,23

    168(В)

    170

    13

    3,20

    3,09

    3,00

    (175)

    194

    196

    13

    3,77

    3,73

    3,55

    200

    219

    222

    15

    4,73

    4,69

    4,48

    (225)

    245

    245

    17

    5,93

    5,95

    5,64

    250

    273

    273

    18

    6,95

    6,92

    6,62

    300

    325

    325

    18

    9,33

    9,22

    8,79

    350

    377

    377

    18

    10,45

    10,33

    9,87

    400

    426

    426

    18

    11,64

    11,51

    9,96

    (450)

    480

    480

    20

    14,56

    14,35

    13,82

    500

    530

    530

    20

    16,01

    15,86

    15,15

    600

    630

    630

    20

    21,35

    21,03

    20,08

    (700)

    720

    720

    21

    29,15

    28,73

    27,13

    800

    820

    820

    21

    36,63

    36,15

    34,14

    (900)

    920

    920

    23

    44,20

    1000

    1020

    1020

    25

    52,58

    1200

    1220

    1220

    25

    62,36

    1400

    1420

    1420

    27

    77,60

    1600

    1620

    1620

    27

    94,30

    (1800)

    1820

    1820

    30

    116,60

    2000

    2020

    2020

    30

    132,98

    (2200)

    2220

    2220

    36

    190,30

    2400

    2420

    2420

    41

    237,22



    Таблица 2

    Проход условный Dy

    Рy 0,6 МПа (6 кгс/см 2)









    Масса, кг



    b

    с соединительным выступом

    с выступом

    с впадиной

    10

    14

    15

    10

    0,31

    0,31

    0,30

    15

    18

    19

    10

    0,33

    0,33

    0,32

    20

    25

    26

    12

    0,53

    0,53

    0,51

    25

    32

    33

    12

    0,64

    0,64

    0,62

    32

    38

    39

    13

    1,01

    1,02

    0,98

    40

    45

    46

    13

    1,21

    1,19

    1,16

    50

    57

    59

    13

    1,33

    1,30

    1,27

    65

    76

    78

    15

    1,63

    1,60

    1,55

    80

    89

    91

    15

    2 44

    2,40

    2,35

    108(А)

    110

    15

    2,85

    2,81

    2,72

    100

    114(Б)

    116

    15

    2,73

    2,66

    2,60

    133(А)

    135

    17

    3,88

    3,84

    3,70

    125

    140(Б)

    142

    17

    3,68 .

    3,59

    3,50

    152(А)

    154

    17

    4,63

    4,65

    4,43

    150

    159(Б)

    161

    17

    4,39

    4,36

    4,19

    168(В)

    170

    17

    4,09

    3,98

    3,89

    (175)

    194

    196

    19

    5,36

    5,33

    5,14

    200

    219

    222

    19

    5,89

    5,86

    5,65

    (225)

    245

    245

    19

    6,60

    6,60

    6,29

    250

    273

    273

    20

    7,67

    7,64

    7,34

    300

    325

    325

    20

    10,28

    10,18

    9,74

    350

    377

    377

    22

    12,58

    12,45

    12,00

    400

    426

    426

    24

    15,20

    15,07

    14,53

    (450)

    480

    480

    24

    17,25

    17,04

    16,52

    500

    530

    530

    25

    19,72

    19,57

    18,86

    600

    630

    630

    25

    26,24

    25,91

    24,96

    (700)

    720

    720

    27

    36,68

    36,27

    35,28

    800

    820

    820

    27

    46,14

    45,66

    43,65

    (900)

    920

    920

    29

    55,10

    1000

    1020

    1020

    31

    64,36

    1200

    1220

    1220

    34

    99,03

    1400

    1420

    1420

    43

    161,45

    1600

    1620

    1620

    48

    203,05



    Таблица 3

    Проход условный Dy

    Рy 1,0 МПа (10 кгс/см 2)









    Масса, кг



    b

    с соединительным выступом

    с выступом

    с впадиной

    10

    14

    15

    10

    0,46

    0,46

    0,44

    15

    18

    19

    10

    0,51

    0,51

    0,49

    20

    25

    26

    12

    0,74

    0,75

    0,71

    25

    32

    33

    12

    0,89

    0,89

    0,84

    32

    38

    39

    14

    1,40

    1,39

    1,34

    40

    45

    46

    15

    1,71

    1,72

    1,67

    50

    57

    59

    15

    2,06

    2,03

    1,99

    65

    76

    78

    17

    2,80

    2,77

    2,69

    80

    89

    91

    17

    3,19

    3,13

    3,08

    100

    108(А)

    110

    19

    3,96

    3,94

    3,76

    114(Б)

    116

    19

    3,81

    3,76

    3,61

    125

    133(А)

    135

    21

    5,40

    5,38

    5,18

    140(Б)

    142

    21

    5,15

    5,08

    4,93

    150

    152(А)

    154

    21

    6,92

    6,97

    6,62

    159(Б)

    161

    21

    6,62

    6,62

    6,33

    168(В)

    170

    21

    6,24

    6,17

    5,95

    (175)

    194

    196

    21

    7,32

    7,31

    7,02

    200

    219

    222

    21

    8,05

    8,04

    7,71

    (225)

    245

    245

    21

    9,30

    9,30

    9,05

    250

    273

    273

    23

    10,65

    10,66

    10,22

    300

    325

    325

    24

    12,90

    12,89

    12,21

    350

    377

    377

    24

    15,85

    15,79

    14,96

    400

    426

    426

    26

    21,56

    21,51

    20,49

    (450)

    480

    480

    26

    22,76

    22,68

    21,67

    500

    530

    530

    28

    27,70

    28,02

    26,86

    600

    630

    630

    31

    39,40

    39,26

    37,48

    (700)

    720

    720

    34

    59,46

    58,58

    56,45

    800

    820

    820

    37

    79,16

    77,89

    76,08

    (900)

    920

    920

    40

    94,13

    1000

    1020

    1020

    43

    118,43

    1200

    1222

    1222

    51

    197,44

    1400

    1420

    1420

    60

    278,92

    1600

    1620

    1620

    70

    422,65



    Таблица 4

    Проход условный Dy

    Рy 1,6 МПа (16 кгс/см 2)









    Масса, кг



    b

    с соединительным выступом

    с выступом

    с впадиной

    10

    14

    15

    12

    0,54

    0,54

    0,53

    15

    18

    19

    12

    0,61

    0,61

    0,58

    20

    25

    26

    14

    0,86

    0,86

    0,83

    25

    32

    33

    14

    1,17

    1,17

    1,13

    32

    38

    39

    16

    1,58

    1,58

    1,53

    40

    45

    46

    17

    1,96

    1,93

    1,89

    50

    57

    59

    19

    2,58

    2,54

    2,50

    65

    76

    78

    21

    3,42

    3,38

    3,30

    80

    89

    91

    21

    3,71

    3,71

    3,70

    100

    108(А)

    110

    23

    4,73

    4,72

    4,53

    114(Б)

    116

    23

    4,55

    4,51

    4,35

    125

    133(А)

    135

    25

    6,38

    6,38

    6,15

    140(Б)

    142

    25

    6,08

    6,03

    5,85

    150

    152(А)

    154

    25

    8,16

    8,21

    7,87

    159(Б)

    161

    25

    7,81

    7,81

    7,52

    168(В)

    170

    25

    7,36

    7,29

    7,07

    (175)

    194

    196

    25

    8,64

    8,63

    8,34

    200

    219

    222

    27

    10,10

    10,21

    9,88

    (225)

    245

    245

    27

    11,70

    12,08

    11,66

    250

    273

    273

    28

    14,49

    14,48

    14,06

    300

    325

    325

    28

    17,78

    17,59

    17,12

    350

    377

    377

    30

    22,88

    22,65

    21,99

    400

    426

    426

    34

    31,00

    30,76

    29,94

    (450)

    480

    480

    38

    39,64

    39,08

    38,55

    500

    530

    530

    44

    57,01

    56,17

    55,74

    600

    630

    630

    45

    80,03

    79,03

    78,80

    (700)

    720

    720

    47

    84,21

    84,34

    83,06

    800

    820

    820

    49

    104,41

    103,15

    101,34

    (900)

    920

    920

    54

    128,60

    1000

    1020

    1020

    58

    179,37

    1200

    1220

    1220

    71

    297,78



    Таблица 5

    Проход условный Dy

    Рy 12,5 МПа (25 кгс/см 2)









    Масса, кг



    b

    с соединительным выступом

    с выступом

    с впадиной

    10

    14

    15

    14

    0,63

    0,64

    0,61

    15

    18

    19

    14

    0,70

    0,71

    0,68

    20

    25

    26

    16

    0,98

    0,97

    0,94

    25

    32

    33

    16

    1,17

    1,17

    1,13

    32

    38

    39

    18

    1,77

    1,76

    1,72

    40

    45

    46

    19

    2,18

    2,15

    2,11

    50

    57

    59

    21

    2,71

    2,80

    2,76

    65

    76

    78

    21

    3,22

    3,21

    3,14

    80

    89

    91

    23

    4,06

    4,00

    3,95

    100

    108(А)

    110

    25

    5,92

    5,89

    5,72

    114(Б)

    116

    25

    5,72

    5,66

    5,52

    125

    133(А)

    135

    27

    8,26

    8,25

    8,23

    140(Б)

    142

    27

    7,94

    8,07

    7,91

    150

    152(А)

    154

    27

    10,51

    10,50

    10,22

    159(Б)

    161

    27

    10,12

    10,07

    9,83

    168(В)

    170

    27

    9,63

    9,51

    9,34

    (175)

    194

    196

    29

    11,49

    11,43

    11,19

    200

    219

    222

    29

    13,34

    13,24

    13,01

    (225)

    245

    245

    31

    16,93

    16,82

    16,52

    250

    273

    273

    31

    18,90

    18,78

    18,52

    300

    325

    325

    32

    23,95

    23,53

    23,29

    350

    377

    377

    38

    34,35

    34,57

    34,18

    400

    426

    426

    40

    44,62

    44,01

    43,56

    (450)

    480

    480

    44

    51,80

    51,10

    50,71

    500

    530

    530

    48

    67,30

    66,63

    66,36

    600

    630

    630

    49

    90,87

    89,13

    88,91

    (700)

    720

    720

    55

    126,82

    124,92

    124,11

    800

    820

    820

    63

    181,43

    174,52

    174,15

    Примечания к табл. 1—5:


    1. Фланцы с условными проходами, указанными в скобках, не допускается применять для арматуры общего назначения.
    2. Масса рассчитана по номинальным размерам фланца.
    3. Фланцы должны изготовляться с уплотнительньными поверхности исполнений 1,2,3 и присоединительными размерами по ГОСТ 12815-80.
    Допускается изготовление фланцев с уплотнительными поверхностями исполнений 4,5,8 и 9.
    Пример условного обозначения при заказе круглого стального плоского приварного фланца Dy 50 мм на Ру 1,0 МПа (10 кгс/см 2) из стали 25, исполнения 1 (с соединительным выступом):
    Фланец 1-50-10 ст. 25 ГОСТ 12820-80
    То же, квадратного:
    Фланец квадратный 1-50-10 ст. 25 ГОСТ 12820-80
    При заказе фланцев с шипом-пазом под фторопластовые прокладки к условному обозначению следует добавлять букву Ф после обозначения условного давления.
    При заказе фланцев Dy 100, 125, 150 мм к условному обозначению следует добавлять после обозначения условного прохода соответствующую букву из табл. 1-5.
    4. Фланцы рекомендуется изготовлять ковкой, штамповкой, методом кислородной и плазменно-дуговой резки, гибкой из полосового проката с последующей сваркой стыка. Допускается изготовлять фланцы другими методами.
    5. Предельные отклонения размеров:
    dв- по Н 14 (при получении штамповкой - по классу ГОСТ 7505-89);
    b - для штампованных фланцев, а также изготовляемых методом гибки из полосового проката с последующей сваркой стыка и горячей рихтовкой - по классу точности Т4 ГОСТ 7505-89. При этом допускается усиление шва, которое при определении предельного отклонения не учитывается.
    6. Неуказанные размеры и предельные отклонения - по рабочим чертежам, утвержденным в установленном порядке.
    7. Допускается применение труб других диаметров.
    8. Допускается для фланцев Dy более 200 мм расточка внутреннего диаметра по фактическому наружному диаметру трубы с зазором на сторону не более 2,5 мм; для фланцев Dy менее 200 мм допускается выполнение внутреннего диаметра без зазора с трубой.
    9. (Исключен, Изм. № 2).
    10. Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортирование по ГОСТ 12816-80.
    11. Коды ОКП указаны в приложении.

    для увеличения нажмите рисунок

    Полный текст ГОСТ 12820-80 Вы можете скачать по данной ссылке - скачать
    Главная Наши поставщики Каталог продукции Контакты
