    Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (PN от 1 до 200 кгс/см2). ГОСТ 12819-80

    Общие технические требования

    1. Настоящий стандарт распространяется на фланцы литой стальной арматуры, соединительных частей, машин, приборов, патрубков аппаратов и резервуаров на условное давление Рy от 1,6 до 20,0 МПа от 16 до 200 кгс/см2) и температуру среды от 20 до 873 К (от минус 253 до плюс 600 С). Требования пп. 1—3; 5; 6 настоящего стандарта являются обязательными, остальные требования — рекомендуемыми.

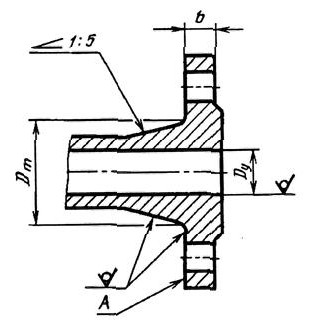

    2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в таблице.

    Проход условный Dy

    Ру, МПа (кгс/см 2)

    1,6 (16)

    2,5 (25)

    4,0 (40)

    6,3 (63)

    b

    Dm

    b

    Dm

    b

    Dm

    b

    Dm

    15

    12

    39

    14

    39

    14

    39

    16

    45

    20

    12

    44

    14

    44

    14

    44

    18

    52

    25

    12

    49

    14

    49

    14

    49

    20

    61

    32

    14

    56

    16

    62

    16

    62

    22

    68

    40

    14

    64

    16

    70

    16

    70

    22

    80

    50

    14

    74

    17

    80

    17

    80

    23

    90

    65

    15

    100

    19

    106

    19

    106

    25

    114

    80

    17

    110

    19

    116

    19

    116

    27

    128

    100

    17

    130

    21

    136

    21

    140

    29

    152

    125

    19

    161

    25

    169

    25

    169

    33

    181

    150

    21

    186

    27

    198

    27

    198

    35

    210

    (175)

    23

    215

    29

    223

    31

    231

    39

    239

    200

    23

    240

    31

    252

    35

    256

    41

    268

    (225)

    23

    269

    33

    281

    37

    285

    43

    301

    250

    27

    298

    33

    306

    39

    314

    45

    326

    300

    27

    348

    36

    360

    42

    368

    50

    384

    350

    30

    402

    40

    418

    48

    430

    56

    442

    400

    32

    456

    44

    472

    54

    488

    62

    500

    (450)

    36

    510

    46

    522

    56

    542

    500

    40

    564

    48

    580

    58

    592

    66

    610

    600

    43

    672

    51

    684

    58

    696

    71

    720

    (700)

    45

    776

    55

    792

    63

    804

    800

    47

    880

    59

    896

    71

    920

    (900)

    49

    984

    61

    1000

    1000

    51

    1084

    63

    1104

    1200

    53

    1288

    67

    1308

    1400

    55

    1492

    73

    1516

    1600

    63

    1704

    Продолжение

    Проход условный Dy

    Ру, МПа (кгс/см 2)

    10,0 (100)

    16,0 (160)

    20,0 (200)

    b

    Dm

    b

    Dm

    b

    Dm

    15

    18

    45

    18

    45

    24

    51

    20

    20

    54

    20

    54

    26

    60

    25

    22

    61

    22

    61

    28

    67

    32

    22

    68

    22

    68

    30

    78

    40

    23

    80

    25

    80

    31

    90

    50

    25

    94

    27

    94

    37

    108

    65

    29

    118

    31

    118

    45

    140

    80

    31

    132

    33

    132

    51

    160

    100

    35

    160

    37

    160

    63

    204

    125

    39

    189

    41

    189

    73

    237

    150

    43

    222

    47

    222

    79

    270

    (175)

    45

    251

    51

    251

    81

    301

    200

    51

    284

    57

    284

    89

    340

    (225)

    53

    313

    60

    313

    97

    377

    250

    57

    346

    65

    346

    107

    448

    300

    66

    408

    74

    408

    350

    72

    466

    400

    76

    520

    Примечание

    Фланцы, с условными проходами, указанными скобках, не допускается применять для арматуры общего назначения.
    3. Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1 (кроме фланцев на Р 10,0; 16,0 и 20,0 МПа (100, 160 и 200 кгс/см2), 2, 3, 4, 5, 6, 7, 8, 9 и присоединительным размерами по ГОСТ 12815—80.
    4. Предельные отклонения размеров отливок — по 9-му классу точности ГОСТ 26645—85.
    5. Неуказанные размеры и предельные отклонения — по рабочи чертежам, утвержденным в установленном порядке.
    6. Технические требования, материал фланцев, крепежных деталей, прокладок — по ГОСТ 12816—80.

    для увеличения нажмите рисунок

    Полный текст ГОСТ 12819-80 Вы можете скачать по данной ссылке - скачать
