    Фланцы стальные свободные на приварном кольце на Рy от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). ГОСТ 12822-80

    Конструкция и размеры

    1. Настоящий стандарт распространяется на стальные свободные на приварном кольце фланцы трубопроводов и соединительных частей машин, приборов, патрубков аппаратов и резервуаров на Р от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2) и температуру среды от 243 до 573 К (от минус 30 до плюс 300 °С). Требования пп. 1; 2 (за исключением показателя «Масса»); 3; 6; 9--10 настоящего стандарта являются обязательными, остальные требования - рекомендуемыми. (Измененная редакция, Изм. № 3).

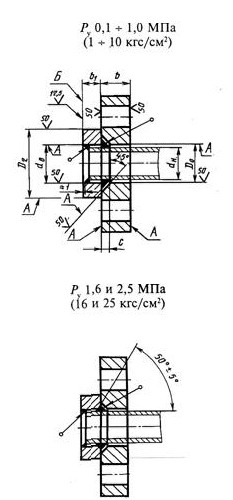

    2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в таблице 1-4. (Измененная редакция, Изм. № 1, 2, 3).
    3. Кольца должны изготовляться с уплотнительными поверхностями исполнений 1, 2, 3 и присоединительными размерами по ГОСТ 12815--80. В технически обоснованных случаях допускается изготовление колец с уплотнительными поверхностями исполнений 4, 5, 8 и 9.
    Таблица 1

    Проход условный Dy

    Рy 0,1; 0,25 и 0,6 МПа (0,1; 2,5 и 6 кгс/см 2)

    Do

    b

    b1

    c

    Масса, кг



    фланца

    кольца

    с соединит. выступом

    с выступом

    с впадиной

    10

    14

    15

    16

    10

    8

    4

    0,29

    0,05

    0,04

    0,04

    15

    18

    19

    20

    10

    8

    4

    0,33

    0,06

    0,05

    0,05

    20

    25

    26

    27

    10

    10

    4

    0,41

    0,12

    0,10

    0,09

    25

    32

    33

    34

    12

    10

    5

    0,60

    0,16

    0,13

    0,13

    32

    38

    39

    41

    12

    10

    5

    0,87

    0,21

    0,18

    0,17

    40

    45

    46

    48

    12

    10

    5

    1,01

    0,27

    0,23

    0,22

    50

    57

    59

    61

    12

    12

    5

    1,11

    0,35

    0,32

    0,30

    65

    76

    78

    80

    14

    14

    6

    1,55

    0,55

    0,49

    0,46

    80

    89

    91

    93

    14

    14

    6

    2,05

    0,73

    0,65

    0,63

    100

    108(А)

    110

    112

    14

    14

    6

    2.38

    0,88

    0.81

    0,75

    114 (Б)

    116

    118

    14

    14

    6

    2,26

    0.77

    0,65

    0,63

    125

    133(A)

    135

    138

    14

    14

    6

    2,84

    1.27

    1,11

    1,02

    140 (Б)

    142

    145

    14

    14

    6

    2,68

    1,05

    0,89

    0,85

    150

    152(A)

    154

    157

    16

    16

    6

    3.94

    1,75

    1,58

    1,44

    159 (Б)

    161

    164

    16

    16

    6

    3,72

    1,53

    1,43

    1,32

    168 (В)

    170

    173

    16

    16

    6

    3,42

    1,24

    1,07

    1,03

    (175)

    194

    196

    200

    18

    18

    7

    4,48

    1,80

    1, 70

    1,57

    200

    219

    222

    225

    18

    18

    8

    4,93

    2,06

    1,95

    1,80

    (225)

    245

    245

    251

    20

    18

    9

    5.91

    2,16

    2,08

    1,86

    250

    273

    273

    279

    20

    18

    11

    6.38

    2,53

    2,40

    2,20

    300

    325

    325

    331

    24

    20

    11

    10,35

    3,40

    3,20

    2.87

    350

    377

    377

    383

    28

    20

    12

    13,50

    3,71

    3,49

    3,131

    400

    426

    426

    433

    32

    24

    12

    17.04

    5,14

    4,89

    4,471

    (450)

    480

    480

    487

    34

    24

    12

    20,06

    5,92

    5,57

    5,171

    500

    530

    530

    537

    38

    26

    12

    25,44

    7,05

    6,73

    6,101



    Таблица 2

    Проход условный Dy

    Рy 1,0 МПа (10 кгс/см 2)

    Do

    b

    b1

    c

    Масса, кг

    фланца

    кольца

    с соединит. выступом

    с выступом

    с впадиной

    10

    14

    15

    16

    12

    10

    4

    0,52

    0,08

    0.08

    0,07

    15

    18

    19

    20

    12

    10

    4

    0,58

    0,11

    0,09

    0,08

    20

    25

    26

    27

    14

    12

    4

    0,82

    0,20

    0,18

    0,17

    25

    32

    33

    34

    14

    12

    5

    0,96

    0,27

    0,23

    0,22

    32

    38

    39

    41

    16

    12

    5

    1,49

    0,34

    0,30

    0,29

    40

    45

    46

    48

    18

    12

    5

    1,92

    0,42

    0,37

    0,35

    50

    57

    59

    61

    18

    14

    5

    2,27

    0,62

    0,55

    0,54

    65

    76

    78

    80

    20

    16

    6

    3,01

    0,90

    0,82

    0,78

    80

    89

    91

    93

    22

    16

    6

    3,77

    1,10

    0,98

    0,97

    100

    108(А)

    110

    112

    24

    16

    6

    4,55

    1,31

    1,24

    1.11

    114 (Б)

    116

    118

    24

    16

    6

    4,34

    1,18

    1,07

    0,97

    125

    133(А)

    135

    138

    26

    18

    6

    6,09

    1.96

    1.84

    1,71

    140 (Б)

    142

    145

    26

    18

    6

    5,80

    1,75

    1,57

    1,48

    150

    152(A)

    154

    157

    26

    18

    6

    7,86

    2,43

    2,26

    2,03

    159 (Б)

    161

    164

    26

    18

    6

    7,50

    2,18

    2,09

    1,88

    168 (В)

    170

    173

    26

    18

    6

    7,01

    1,86

    1,69

    1,55

    (175)

    194

    196

    200

    26

    20

    7

    8,19

    2,58

    2,48

    2,26

    200

    219

    222

    225

    26

    20

    8

    9,02

    2,94

    2,83

    2,58

    (225)

    245

    245

    251

    28

    22

    9

    11,14

    3,66

    3,53

    3,25

    250

    273

    273

    279

    28

    22

    11

    11,30

    3,78

    3,66

    3,35

    300

    325

    325

    331

    30

    22

    11

    13,87

    4,24

    4,08

    3,58

    350

    377

    377

    383

    32

    24

    12

    18,02

    6,33

    6,09

    5,44

    400

    426

    426

    433

    34

    26

    12

    24,38

    8,15

    8,43

    7,08

    (450)

    480

    480

    487

    34

    26

    12

    25,64

    8,44

    8,15

    7,35

    500

    530

    530

    537

    38

    28

    12

    33,25

    10,58

    10,22

    9,33



    Таблица 3

    Проход условный Dy

    Рy 1,6 МПа (16 кгс/см 2)

    Do

    b

    b1

    c

    Масса, кг

    фланца

    кольца

    с соединит. выступом

    с выступом

    с впадиной

    10

    14

    15

    16

    14

    12

    4

    0,61

    0,10

    0,09

    0,08

    15

    18

    19

    20

    14

    12

    4

    0,67

    0,13

    0,11

    0,10

    20

    25

    26

    27

    16

    14

    4

    0 ,93

    0,24

    0.22

    0,20

    25

    32

    33

    34

    16

    14

    5

    1,10

    0,31

    0,28

    0,25

    32

    38

    39

    41

    18

    16

    5

    1,68

    0,46

    0,41

    0,39

    40

    45

    46

    48

    20

    16

    5

    2,13

    0,56

    0,51

    0,49

    50

    57

    59

    61

    20

    16

    5

    2,54

    0,71

    0,64

    0,62

    65

    76

    78

    80

    22

    18

    6

    3,31

    1,01

    0,94

    0,93

    80

    89

    91

    93

    24

    18

    6

    4,11

    1,23

    1,12

    1,10

    100

    108(А)

    110

    112

    26

    20

    6

    4,93

    1,64

    1,57

    1,51

    114 (Б)

    116

    118

    26

    20

    6

    4,70

    1,48

    1,35

    1,25

    125

    133(A)

    135

    138

    28

    20

    6

    6,56

    2.18

    2.06

    2.04

    140 (Б)

    142

    145

    28

    20

    6

    6,23

    1,94

    1,76

    1,67

    150

    152(A)

    154

    157

    28

    22

    6

    8,48

    2,98

    2,79

    2,55

    159 (Б)

    161

    164

    28

    22

    6

    8,09

    2,67

    2,58

    2,52

    168 (В)

    170

    173

    28

    22

    6

    7,56

    2,27

    2,08

    1,94

    (175)

    194

    196

    200

    28

    22

    7

    8,83

    2,84

    2,73

    2,65

    200

    219

    222

    225

    28

    22

    8

    9,36

    3,24

    3,12

    3,00

    (225)

    245

    245

    251

    28

    24

    9

    10,77

    4,00

    3,87

    3,58

    250

    273

    273

    279

    30

    24

    11

    13,90

    4,12

    4,00

    3,69

    300

    325

    325

    331

    32

    24

    11

    17,90

    5,51

    5,17

    4,85

    350

    377

    377

    383

    34

    26

    12

    22,80

    7,97

    7,52

    7,08

    400

    426

    426

    433

    36

    30

    12

    29,08

    10,12

    9,62

    9,05

    (450)

    480

    480

    487

    38

    30

    12

    35,30

    12,48

    11,55

    11,36

    500

    530

    530

    537

    42

    30

    12

    49,26

    16,86

    15,58

    15,61



    Таблица 4

    Проход условный Dy

    Рy 2,5 МПа (25 кгс/см 2)

    Do

    b

    b1

    c

    Масса, кг

    фланца

    кольца

    с соединит. выступом

    с выступом

    с впадиной

    10

    14

    15

    16

    16

    14

    4

    0.69

    0,12

    0.11

    0.10

    15

    18

    19

    20

    16

    14

    4

    0,77

    0,15

    0,14

    0,12

    20

    25

    26

    27

    18

    16

    4

    1,05

    0,27

    0,24

    0,23

    25

    32

    33

    34

    18

    16

    5

    1,24

    0,36

    0,32

    0,31

    32

    38

    39

    41

    20

    16

    5

    1,87

    0,46

    0,40

    0,39

    40

    45

    46

    48

    22

    18

    5

    2.35

    0.56

    0.58

    0,57

    50

    57

    59

    61

    22

    18

    5

    2,79

    0,79

    0,72

    0,71

    65

    76

    78

    80

    24

    20

    6

    3,43

    1,12

    1,05

    1,01

    80

    89

    91

    93

    26

    20

    6

    4,25

    1,37

    1,26

    1,25

    100

    108(А)

    110

    112

    28

    22

    6

    6,19

    1,95

    1,88

    1,78

    114 (Б)

    116

    118

    28

    22

    6

    5,94

    1,78

    1,64

    1,57

    125

    133(A)

    135

    138

    30

    24

    6

    8,82

    2,61

    2,50

    2,37

    140 (Б)

    142

    145

    30

    24

    6

    8,46

    2,32

    2,13

    2,05

    150

    152(A)

    154

    157

    30

    24

    6

    10,94

    3,63

    3,37

    3,19

    159 (Б )

    161

    164

    30

    24

    6

    10,52

    3,29

    3,12

    2,99

    168 (В)

    170

    173

    30

    24

    6

    9,95

    2,86

    2,60

    2,52

    (175)

    194

    196

    200

    30

    24

    7

    11,00

    3,53

    3,35

    3,21

    200

    219

    222

    225

    30

    24

    8

    12,62

    4,34

    4,15

    4,03

    (225)

    245

    245

    251

    32

    26

    9

    15,97

    5,29

    5,01

    4,88

    250

    273

    273

    279

    32

    26

    11

    17,72

    6,04

    5,68

    5,61

    300

    325

    325

    331

    34

    26

    11

    22,82

    7,45

    6,82

    6,79

    350

    377

    377

    383

    38

    28

    12

    31,73

    10,43

    9,64

    9,54

    400

    426

    426

    433

    4?

    30

    12

    42.51

    13.60

    12,63

    12.57

    (450)

    480

    480

    487

    45

    30

    12

    48,15

    14,36

    13,29

    13,27

    500

    530

    530

    537

    50

    32

    12

    64,57

    19,21

    17,73

    17,94

    Примечания к табл. 1—4:

    1. Фланцы, с условными проходами, указанными в скобках, не допускается применять для арматуры общего назначения.
    2. Масса рассчитана по номинальным размерам фланца.
    3. Пример условного обозначения круглого стального свободного фланца Dy 50 мм на Рy 0,6 МПа (6 кгс/см2) из стали СтЗсп:
    Фланец 50-6 СтЗсп ГОСТ 12822-80
    То же, квадратного:
    Фланец квадратный 50-6 СтЗсп ГОСТ 12822-80
    Пример условного обозначения приварного кольца В 50 мм на Р 0,6 МПа (6 кгс/см2) из стали 35, исполнения 1 (с соединительным выступом):
    Кольцо 1-50-6 СТ 35 ГОСТ 12822-80
    При заказе колец с шипом-пазом под фторопластовые прокладки к условному обозначению следует добавлять букву Ф после обозначения условного давления. При заказе фланцев Dy 100, 125, 150 мм к условному обозначению следует добавлять после обозначения условного прохода соответствующую букву из табл. 1-4.

    для увеличения откройте рисунок в новом окне

    Полный текст ГОСТ 12822-80 Вы можете скачать по данной ссылке - скачать
