Назначение
Клапан обратный ТКО предназначен для предотвращения обратного потока рабочей среды в трубопроводах тепловых электрических станций с высокими и сверхвысокими параметрами.
Преимущества
Установочное положение |
горизонтальное, гайкой вверх |
Направление потока проводимой среды |
под седло |
Проводимая среда |
пар, вода |
Рабочие среды |
пар |
вода |
Давление рабочее Рр, МПa, наиб. |
до 25 МПа |
до 37,3 МПа |
Температура рабочей среды, С, наиб. |
до 560 С |
до 280 С |
Техническая характеристика

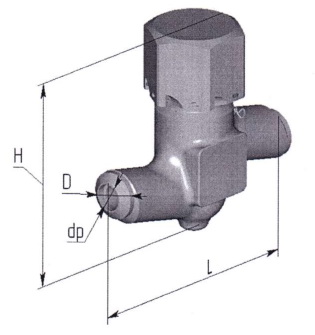

Обозначение |
Условн. проход DN, мм |
Рабочая среда |
Параметры рабочей среды |
L, мм |
Н, мм |
D, мм |
dp, мм |
m, кг |
АК "Корвет" |
ОАО "ЧЗЭМ" |
Давление Рр, МПа |
Темп-ра Т, С |
ТКО-20х38 |
720-20-ОА-01 |
20 |
вода |
37,3 |
280 |
160 |
155 |
32 |
18 |
3 |
ТКО-20х25 |
720-20-ОА |
20 |
пар |
25 |
560 |
160 |
155 |
32 |
18 |
3 |
ТКО-40х38 |
843-40-О-02 |
40 |
вода |
37,3 |
280 |
220 |
265 |
60 |
39 |
15,4 |
ТКО-40х25 |
843-40-О-01 |
40 |
пар |
25 |
560 |
220 |
266 |
60 |
31 |
15,4 |
ТКО-65х10 |
843-40-О-04 |
65 |
пар |
9,8 |
560 |
250 |
298 |
76 |
62 |
18,4 |
Изготовление и поставка по 3741-004-08620564 ТУ
При заказе указать обозначение изделия, вид и температуру проводимой среды
|
