Назначение
Затвор обратный ЗОТ предназначен для предотвращения обратного потока рабочей среды (воды или пара) в трубопроводах тепловых электрических станций с высокими и сверхвысокими параметрами.
Преимущества
Установочное положение |
горизонтальное, крышкой вверх |
Направление потока проводимой среды |
под седло |
Проводимая среда |
пар, вода |
Рабочие среды |
пар |
вода |
Давление рабочее Рр, МПa, наиб. |
до 14 МПа |
до 37,3 МПа |
Температура рабочей среды, С, наиб. |
до 560 С |
до 280 С |
Техническая характеристика

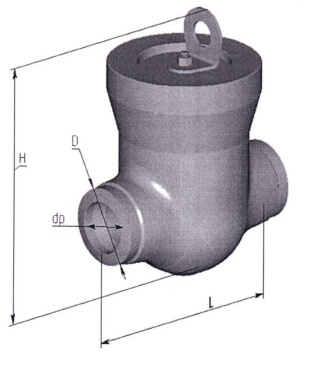

Обозначение |
Условн. проход DN, мм |
Рабочая среда |
Параметры рабочей среды |
L, мм |
Н, мм |
D, мм |
dp, мм |
m, кг |
АК "Корвет" |
ОАО "ЧЗЭМ" |
Давление Рр, МПа |
Темп-ра Т, С |
ЗОТ-100х38* |
912-100-ОА |
100 |
вода |
37,3 |
280 |
400 |
450 |
146 |
98 |
120 |
ЗОТ-100х10* |
935-100-ОАМ |
100 |
пар |
9,8 |
560 |
400 |
450 |
146 |
94 |
120 |
ЗОТ-150х38 |
912-150-О |
150 |
вода |
37,3 |
280 |
470 |
470 |
205 |
144 |
160 |
ЗОТ-150х10 |
935-150-ОМ |
150 |
пар |
9,8 |
560 |
470 |
470 |
205 |
166 |
160 |
ЗОТ-200х38 |
912-200-О |
200 |
вода |
37,3 |
280 |
840 |
755 |
290 |
203 |
1078 |
ЗОТ-250х38 |
912-250-О |
250 |
вода |
37,3 |
280 |
840 |
755 |
345 |
245 |
1078 |
ЗОТ-250х30 |
912-250-ОМ |
250 |
пар |
30,4 |
510 |
840 |
755 |
345 |
245 |
1078 |
* - серийное изготовление
Изготовление и поставка по 3741-005-08620564 ТУ
При заказе указать обозначение изделия, вид и температуру проводимой среды
|
