Назначение
Клапан запорный КЗТ предназначен для полного перекрытия (открытия) потока проводимой среды в трубопроводах тепловых электрических станций с высокими и сверхвысокими параметрами.
Установочное положение |
любое |
Направление потока проводимой среды |
под седло |
Проводимая среда |
пар, вода |
Исполнение |
ручное, с электроприводом |
Преимущества
Рабочие среды |
пар |
вода |
Давление рабочее Рр, МПa, наиб. |
до 25 МПа |
до 37,3 МПа |
Температура рабочей среды, С, наиб. |
до 560 С |
до 280 С |

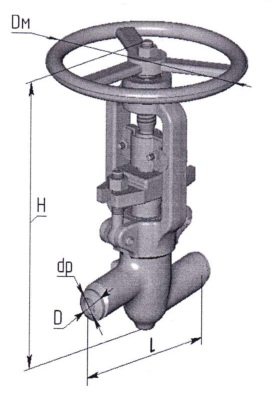

Техническая характеристика
Обозначение |
Условн. проход DN, мм |
Рабочая среда |
Параметры рабочей среды |
L, мм |
Н, мм |
Dm, мм |
D, мм |
dp, мм |
m, кг |
АК "Корвет"** |
ОАО "ЧЗЭМ" |
Давление Рр, МПа |
Темп-ра Т, С |
КЗТ-10х38 |
588-10-0 |
10 |
вода |
37,3 |
280 |
110 |
235 |
160 |
22 |
10 |
4 |
КЗТ-10х25 |
589-10-0 |
10 |
пар |
25 |
560 |
110 |
235 |
160 |
22 |
10 |
4 |
КЗТ-20х38 |
998-20-0 |
20 |
вода |
37,3 |
280 |
160 |
309 |
200 |
32 |
18 |
6,75 |
КЗТ-20х25 |
999-20-0 |
20 |
пар |
25 |
560 |
160 |
309 |
200 |
32 |
18 |
6,75 |
КЗТ-32х25 |
1055-32-0 |
32 |
пар |
25 |
560 |
220 |
455 |
400 |
60 |
31 |
39 |
КЗТ-40х38 |
1054-40-0 |
40 |
вода |
37,3 |
280 |
220 |
620 |
400 |
60 |
39 |
39 |
КЗТ-50х14 |
1053-50-0 |
50 |
пар |
13,7 |
560 |
250 |
640 |
320 |
76 |
39 |
39 |
КЗТ-65х10 |
1057-65-0 |
65 |
пар |
9,8 |
560 |
250 |
470 |
400 |
76 |
62 |
42 |
** - возможно изготовление исполнений: М; КЗ; ЦЗ; Э; ЭМ; ЭН; ЭК; ЭС; О.
Варианты изготовлений
Каждое изделие в каталоге обозначено шифром. В обозначениях арматуры в конце шифра при заказе необходимо указать вид привода или приводной головки:
Р |
рукоятка, рычаг |
М |
маховик |
Г |
муфта шарнирная (шарнир Гука) |
ЦЗ |
приводная головка с цилиндрической зубчатой передачей (с цилиндрическим редуктором) |
КЗ |
приводная головка с конической зубчатой передачей (с коническим редуктором) |
ЭМ |
встроенный электропривод производства ОАО "Тулаэлектропривод" |
ЭН |
электропривод производства ОАО "Бердский электромеханический завод" |
ЭК |
электропривод производства "KRIZIK" |
ЭС |
электропривод производства фирмы "Siemens" |
Э |
с электроприводом (производителя указывает заказчик) |
О |
отсутствие привода |
Изготовление и поставка по 3741-004-08620564 ТУ
При заказе указать обозначение изделия, вид и температуру проводимой среды
|
